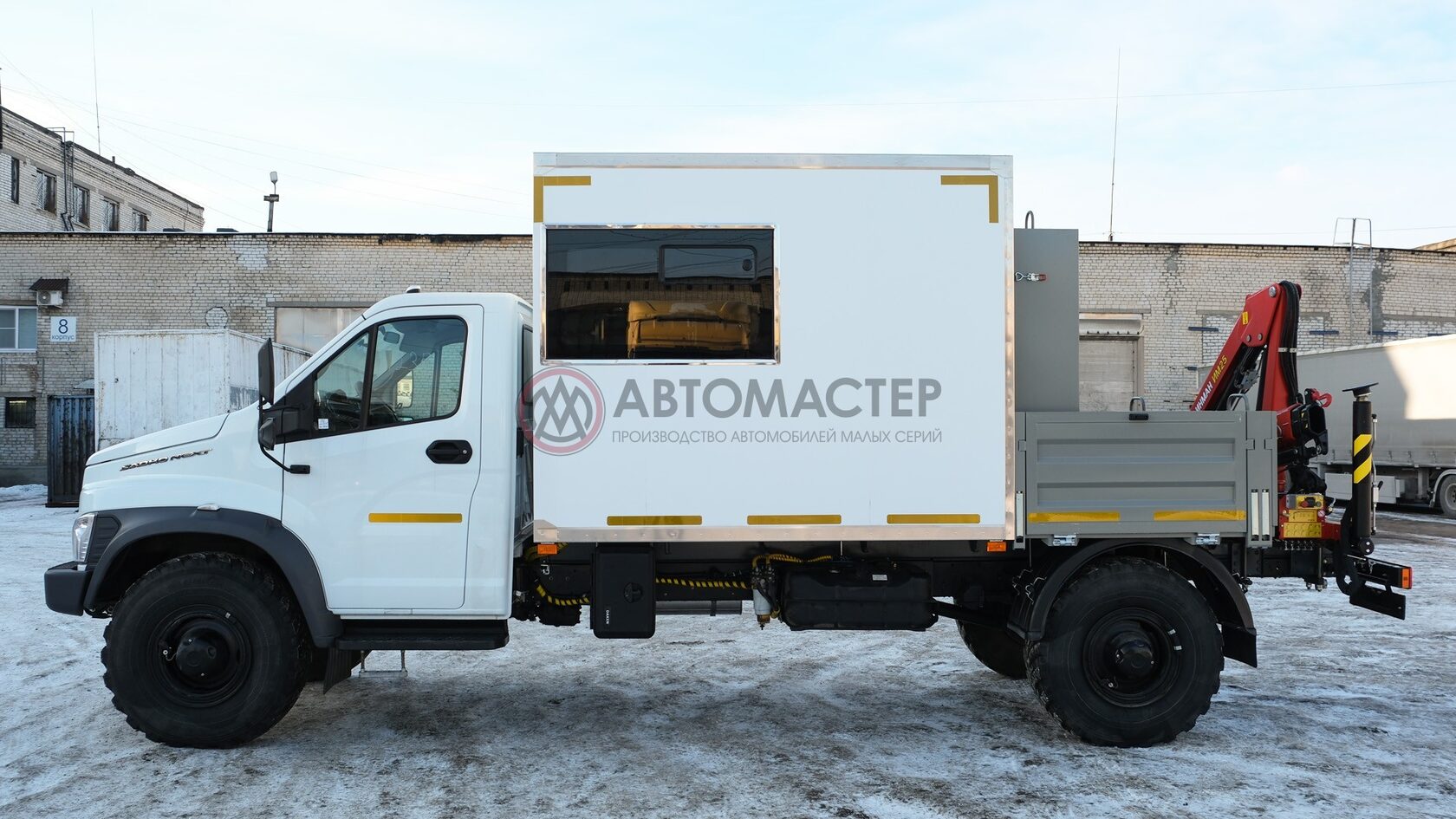

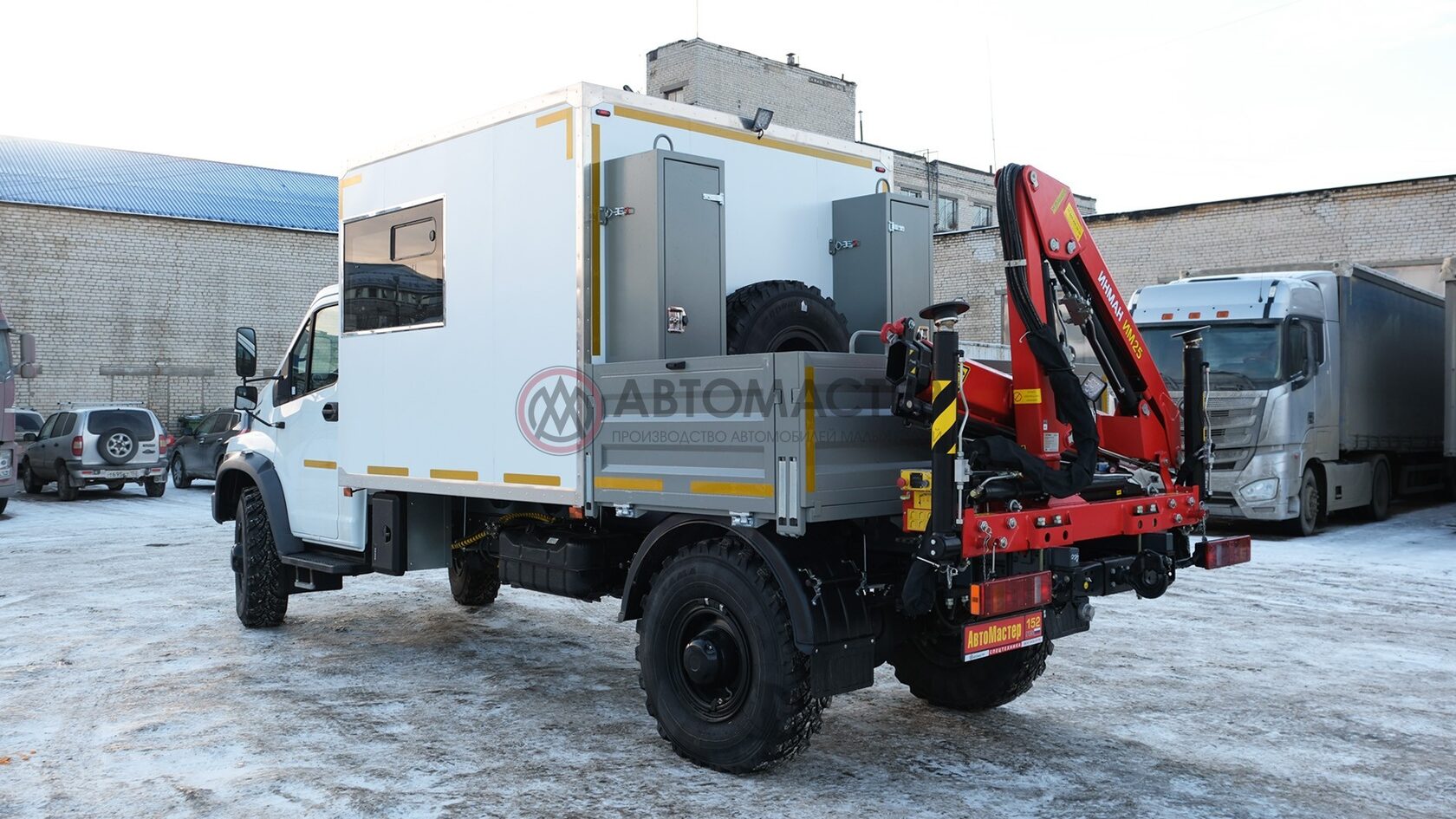

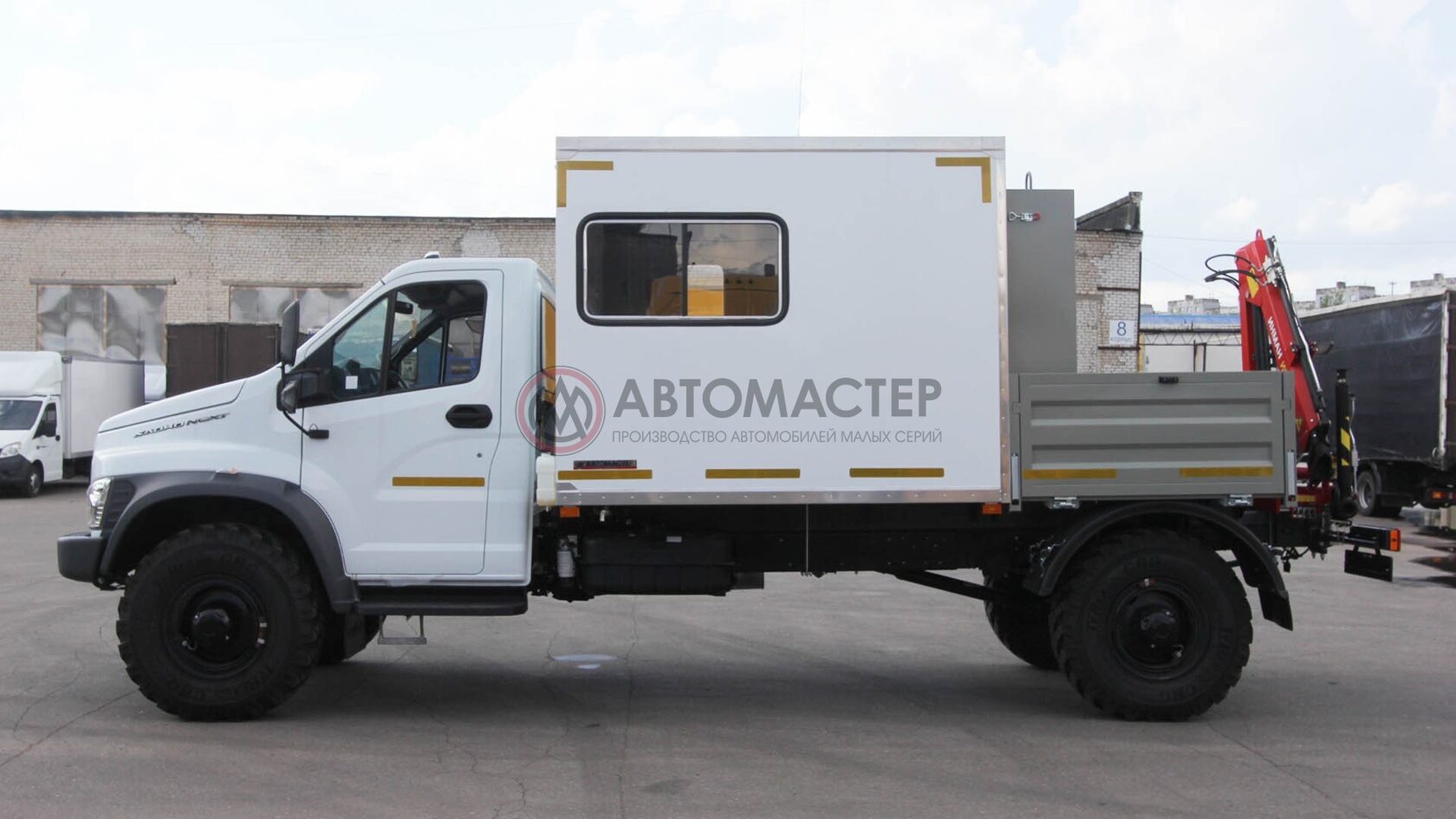

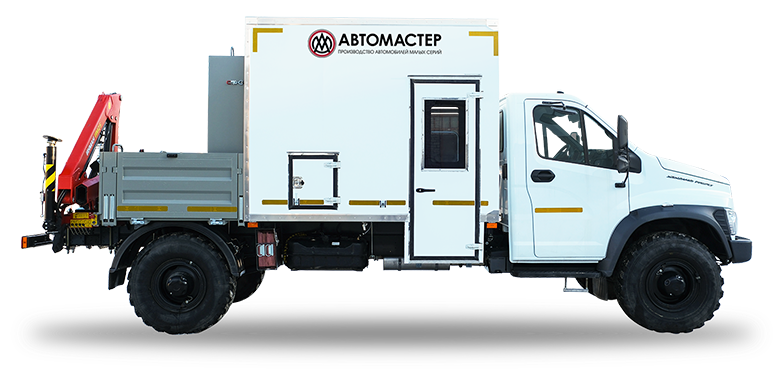

Агрегат АРОК на шасси ГАЗ САДКО NEXT

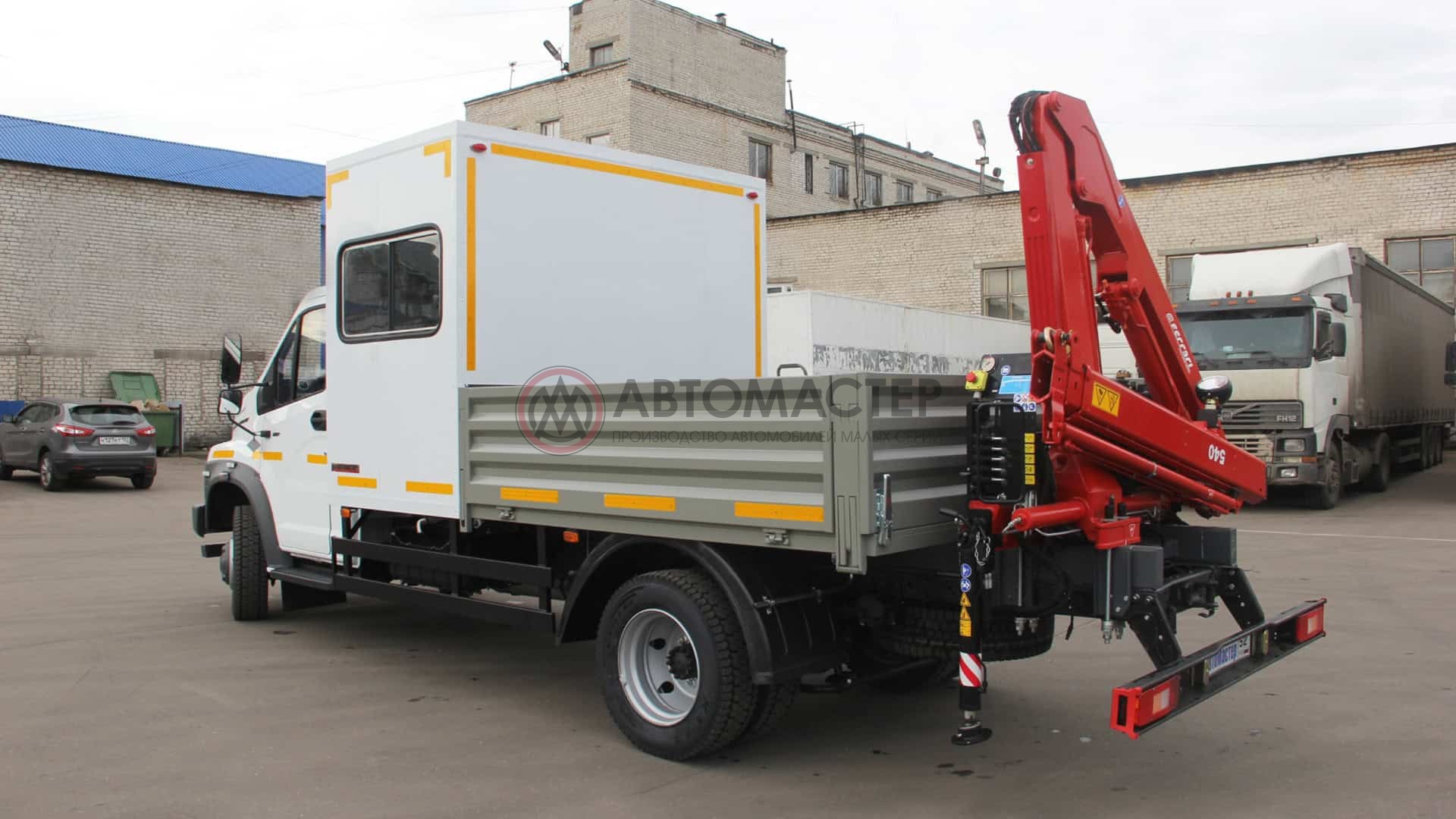

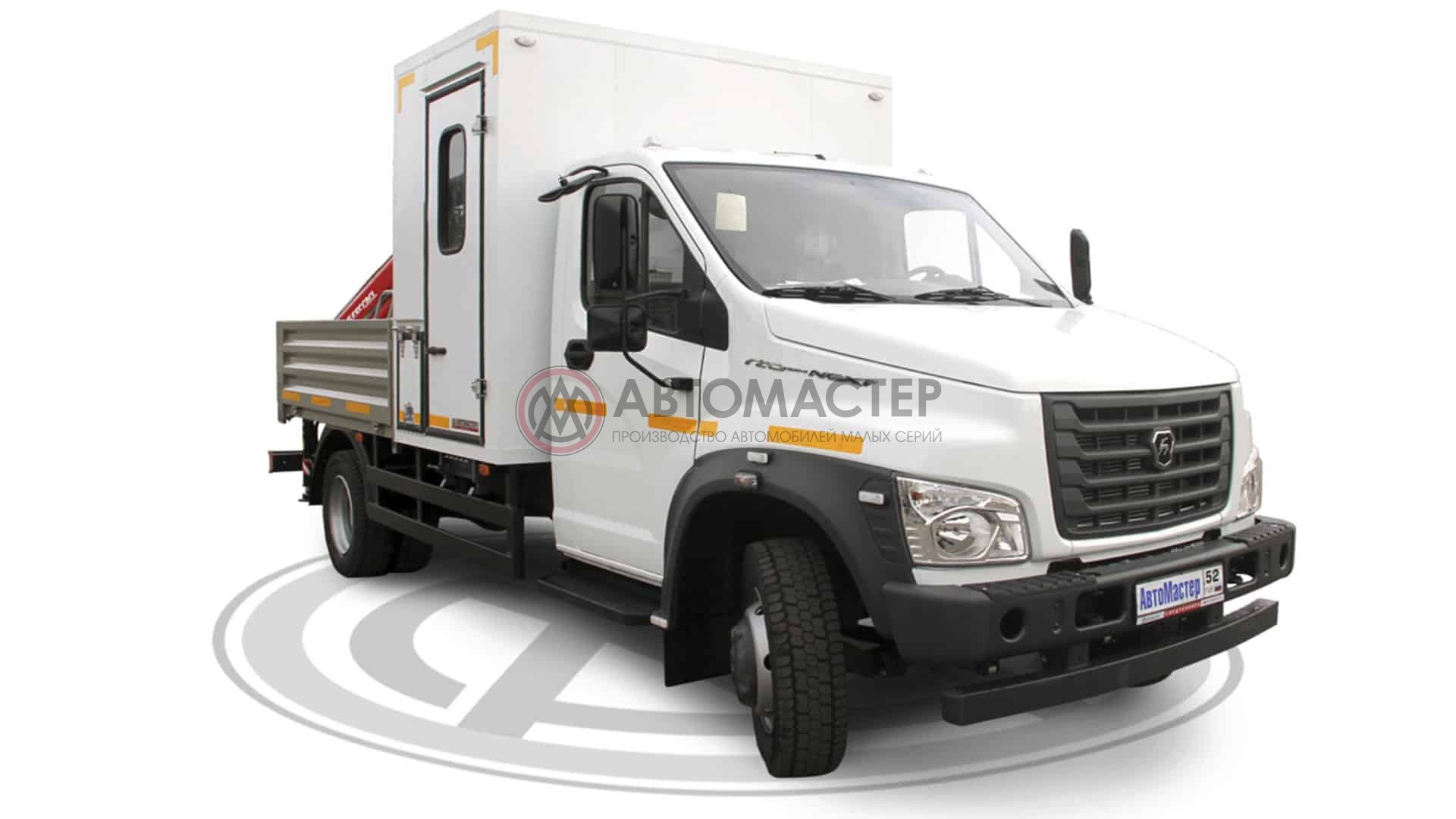

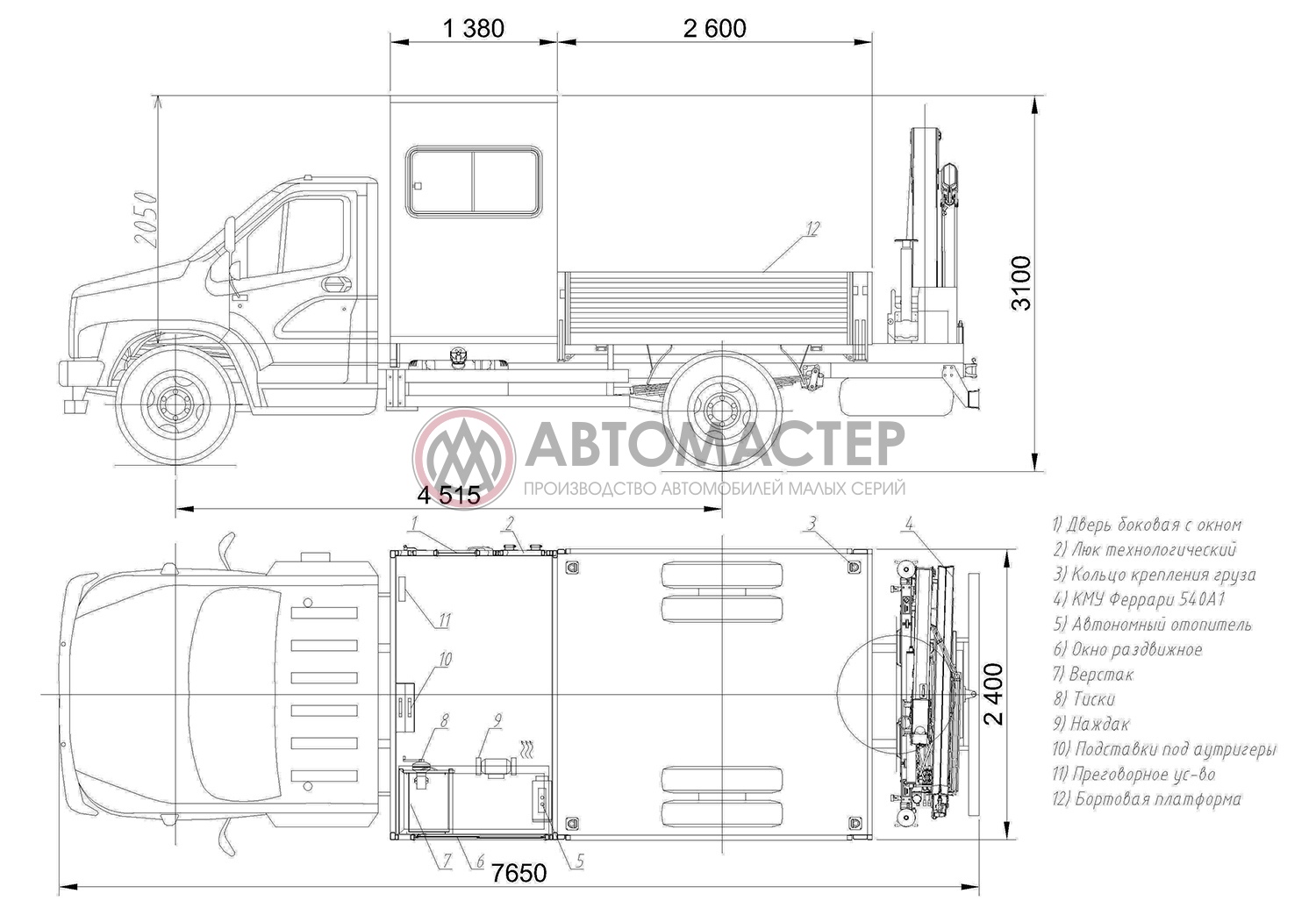

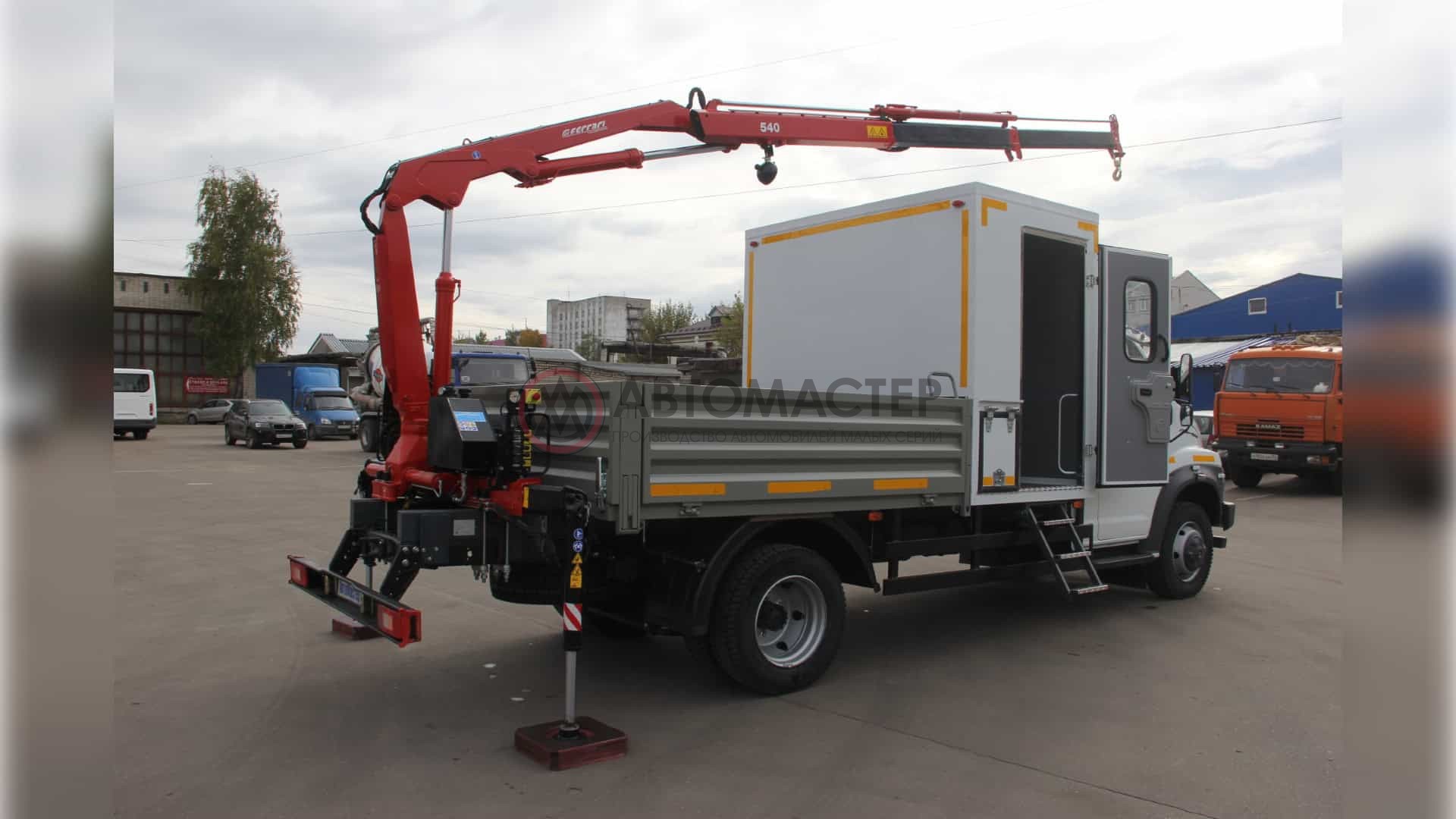

АВТОМОБИЛЬ ГАЗОН NEXT C41R33

1. Кабина (стандарт)
2. Колесная база (для ГАЗ удлиненная 4515)
3. ДЗК
4. Бортовая платформа стальная 2600*2400*600 мм с откидными боковыми бортами. Задний борт съемный.
5. Кольца крепления груза в борту
6. ступенька и стремя на правом борту

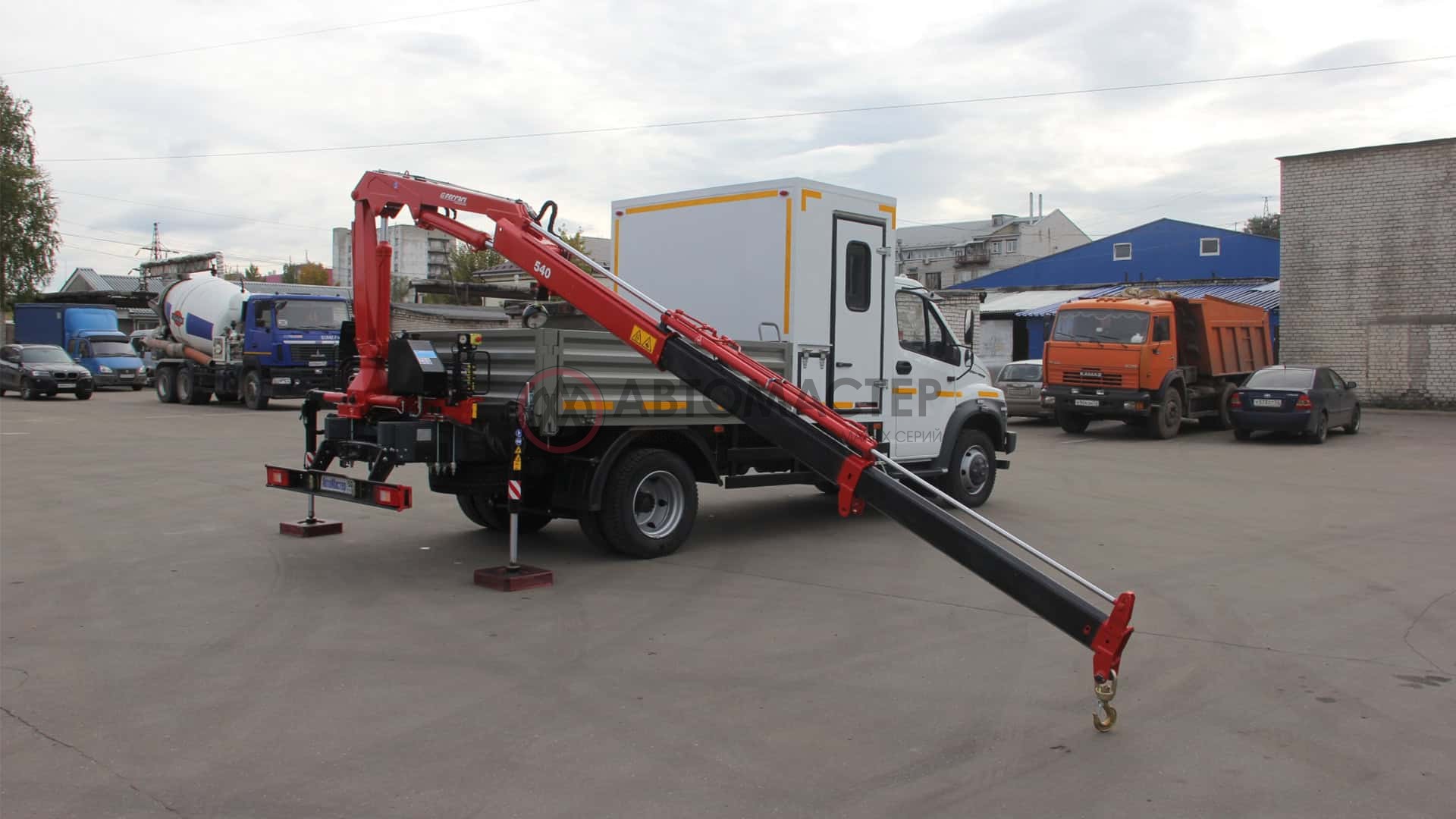

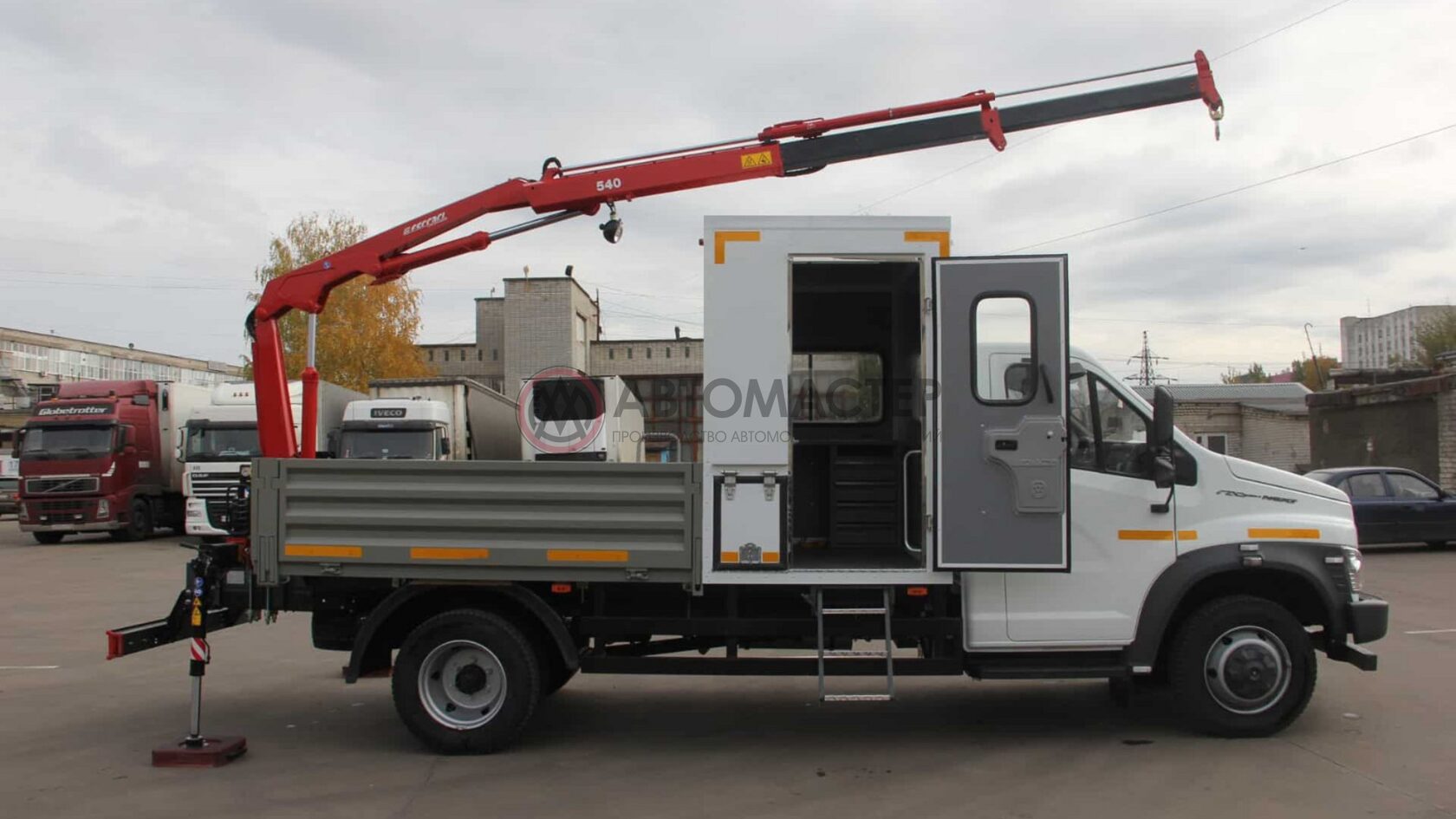

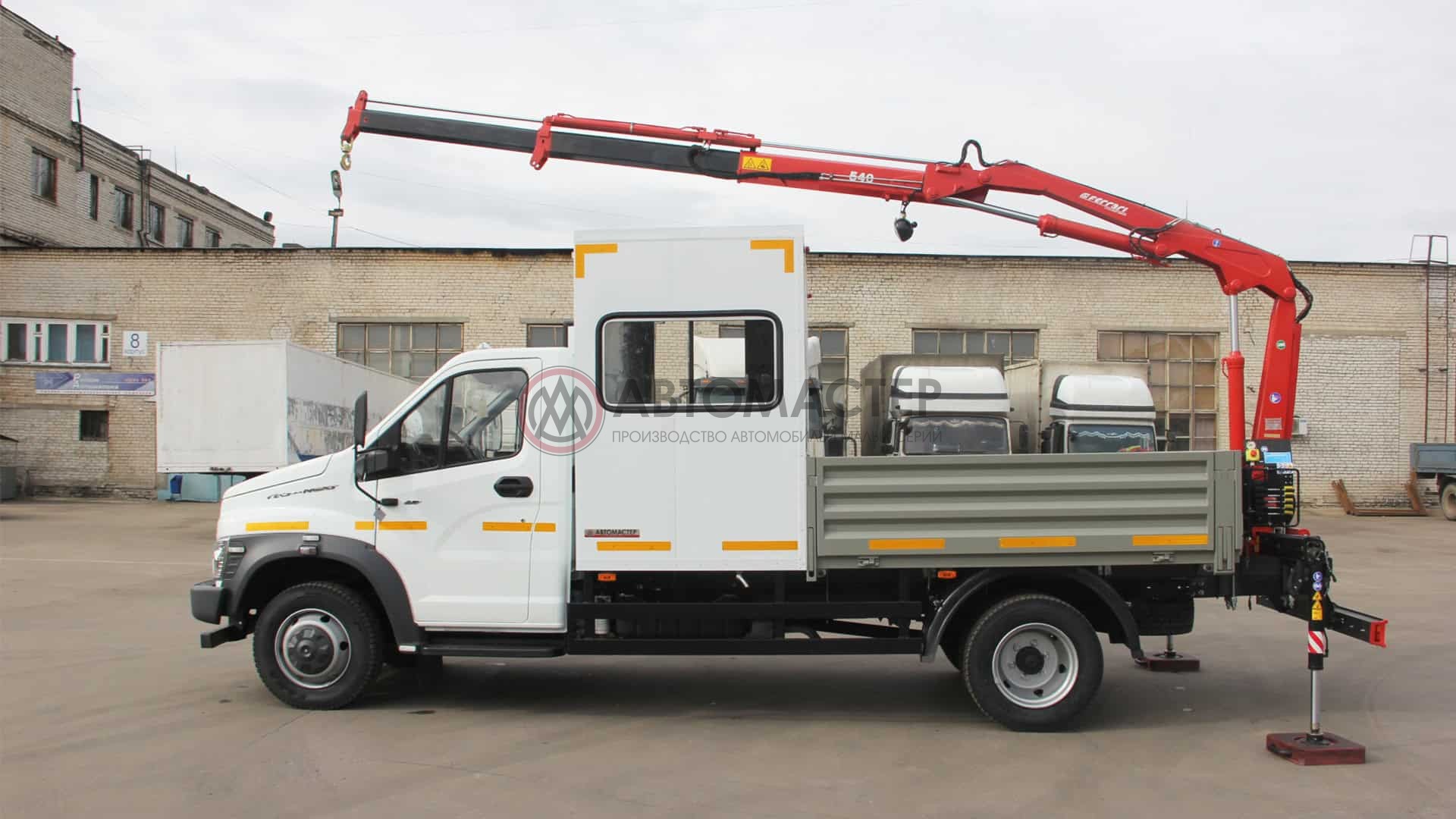

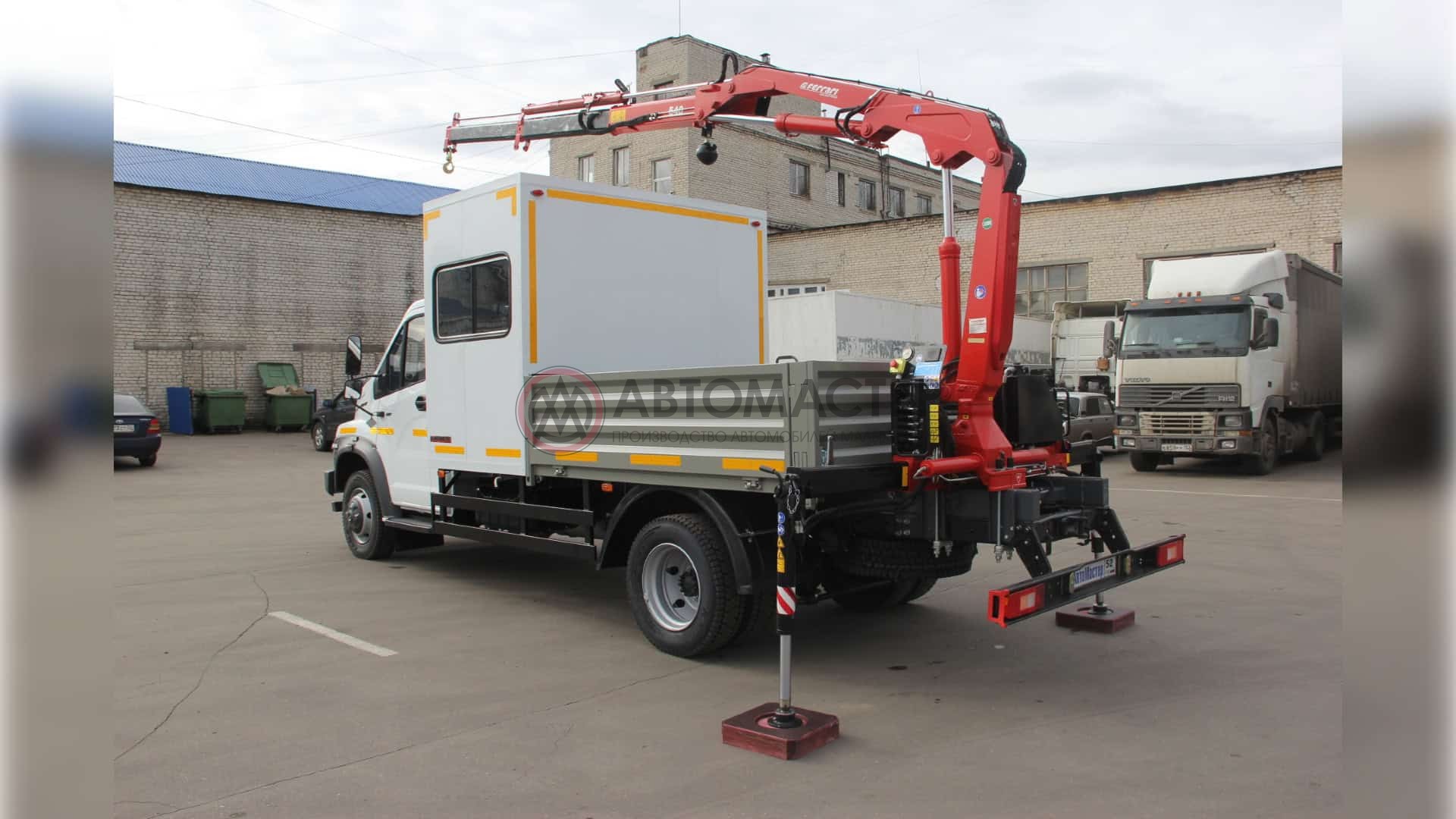

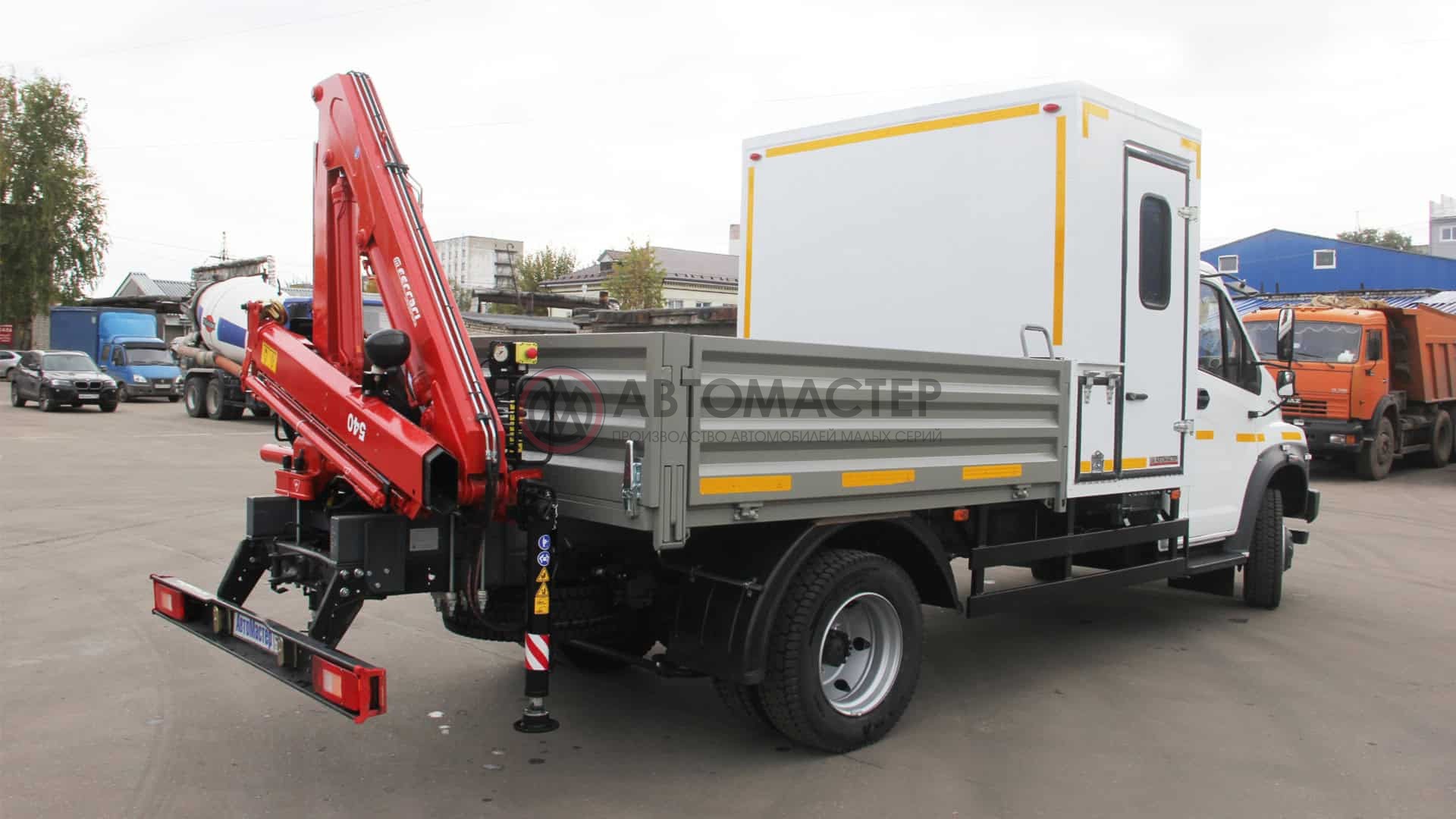

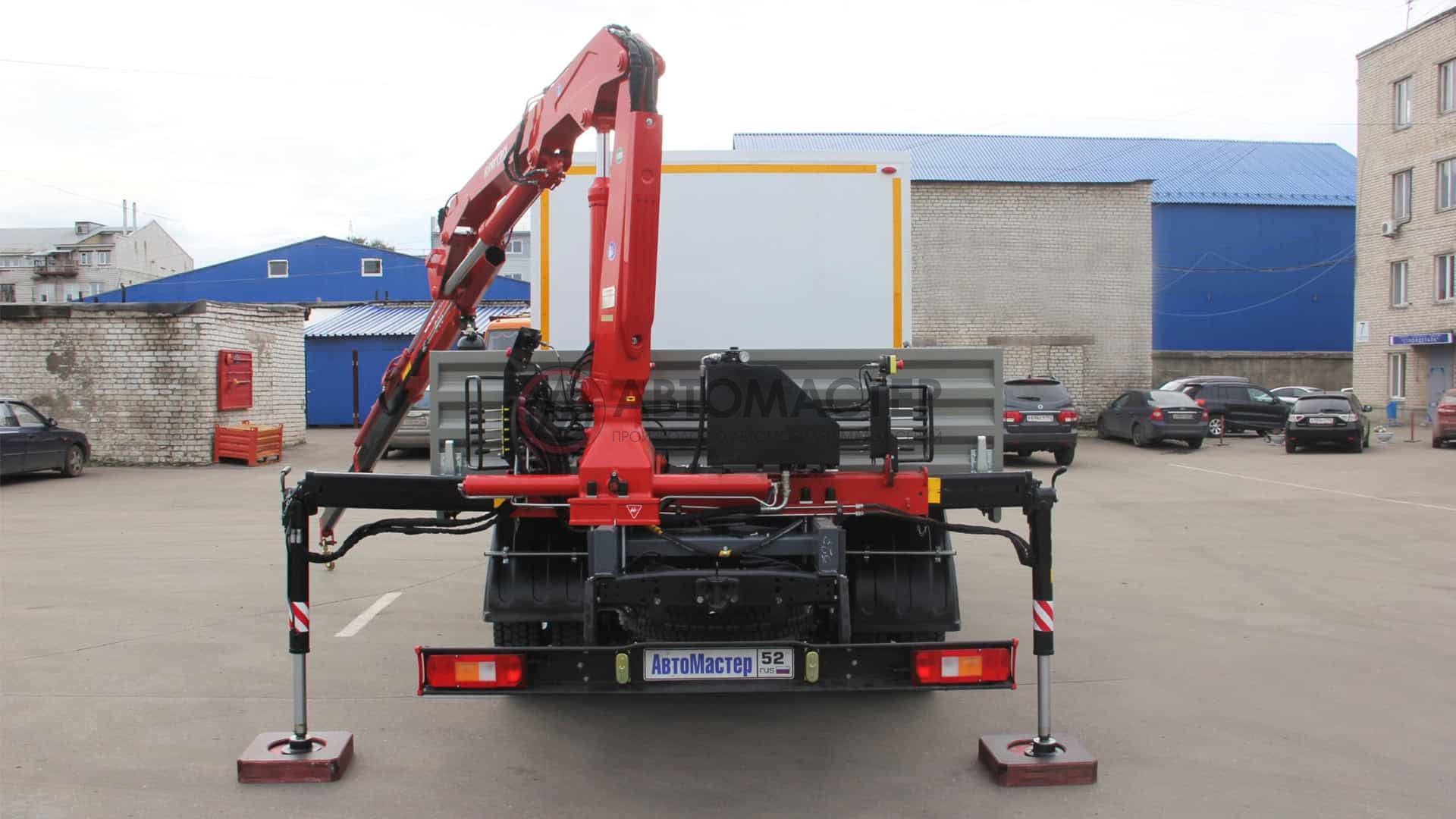

7. КМУ "Ferrari" 540A2


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КМУ FERRARI 540A2

1. Грузовой момент: 3.73 тм
2. Вылет стрелы: 6.45 м
3. Макс. высота: 9.15 м
4. Вес крана: 570 кг
5. Грузоподъемность на максимальном вылете: 565 кг


ФУРГОН-МАСТЕРСКАЯ (1500*2340*1950 ММ)

1. Форма фургона: прямоугольная
2. Внешняя обшивка: плакированный металл 0,5 мм, цвет - белый
3. Залицовка наружняя: плакировка
4. Утепление: пенополистирол 40 мм,
5. Настил пола: автолин,
6. Внутренняя обшивка: ламинированная фанера 6 мм темная
7. Внутренняя залицовка: плакированный металл белого цвета
8. Окна: тип (стандарт, открывающиеся)
9. Двери: боковая одинарная + с глухим окном
10. Лестница выдвижная
11. Освещение: 2 плафона 24 В. (плафоны диодные, проводка скрытая)
12. Передние, задние габаритные огни фургона
13. Боковые габаритные огни
14. Люки: Боковой технологический

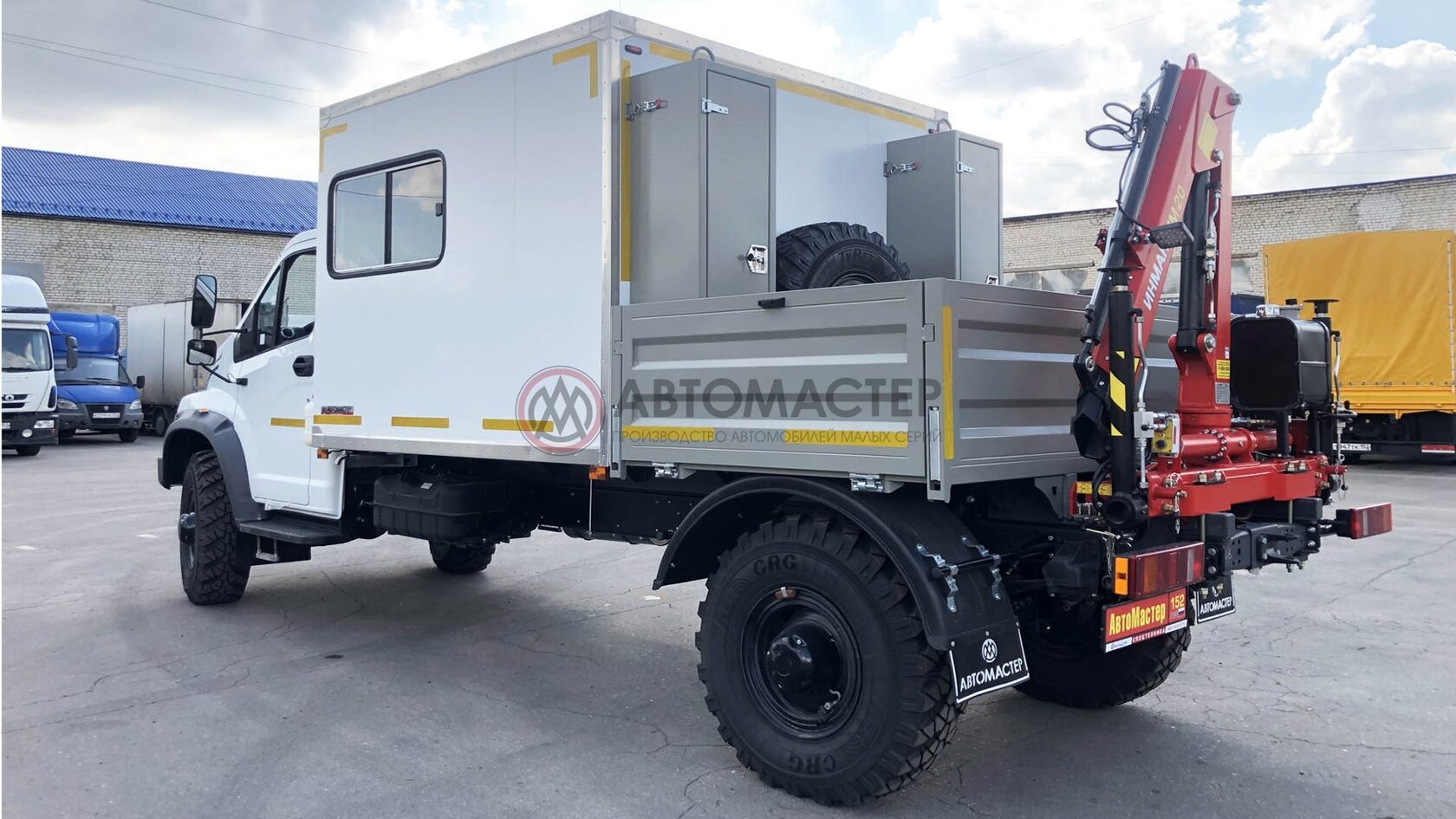

ТИПОВАЯ КОМПЛЕКТАЦИЯ

1. Кабина (стандарт)
2. Колесная база удлиненная 5070 мм
3. Усиление рамы в средней части
4. ДЗК с запасным колесом в бортовой платформе
5. Переговорное устройство

БОРТОВАЯ ПЛАТФОРМА

1. Длина бортовой платформы 1555 мм, ширина 2380 мм
2. Внутренняя обшивка бортов ламинированная фанера
3. Кольца крепления груза - 4 шт.
4. Стремя + откидная ступенька + поручень в борту - 1 шт.

КМУ ИМ-20

Кран-Манипулятор ИМ-20 - предназначен для работы с мелкотоннажными грузами. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор ИМ-20 способен поднимать грузы до 1 тонны.

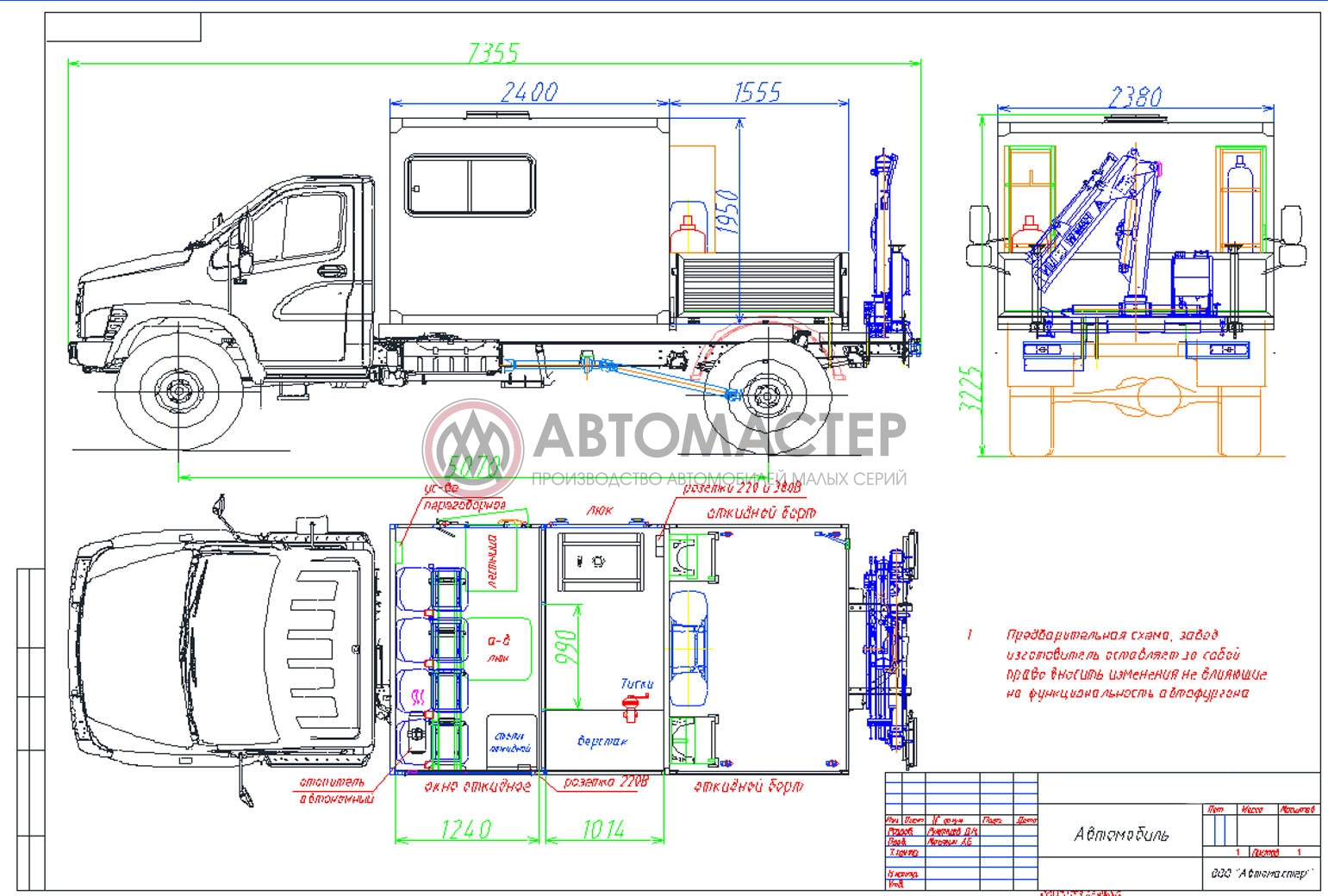

ФУРГОН-МАСТЕРСКАЯ (2400*2380*1950 ММ)

1. Форма фургона: прямоугольная
2. Внешняя обшивка: плакированный металл
3. Залицовка наружняя: алюминий
4. Утепление: пенополистирол 40 мм
5. Перегородка с проемом
6. Настил пола: транспортная фанера
7. Внутренняя обшивка: ламинированная фанера серая
8. Внутренняя залицовка: плакировка
9. Окна: стандарт, сдвижное, слева в пассажирском отсеке - 1 шт.
10. Двери: боковая одинарная с замком и глухим окном
11. Лестница: выдвижная под боковую дверь + поручень в проеме - 1 шт.
12. Шкафы под ГБ - металл, баллон пропан + баллон метан
13. Люки: аварийно-вентиляционный в крыше пассажирского отсека, боковой технологический (под сварочный генератор) справа

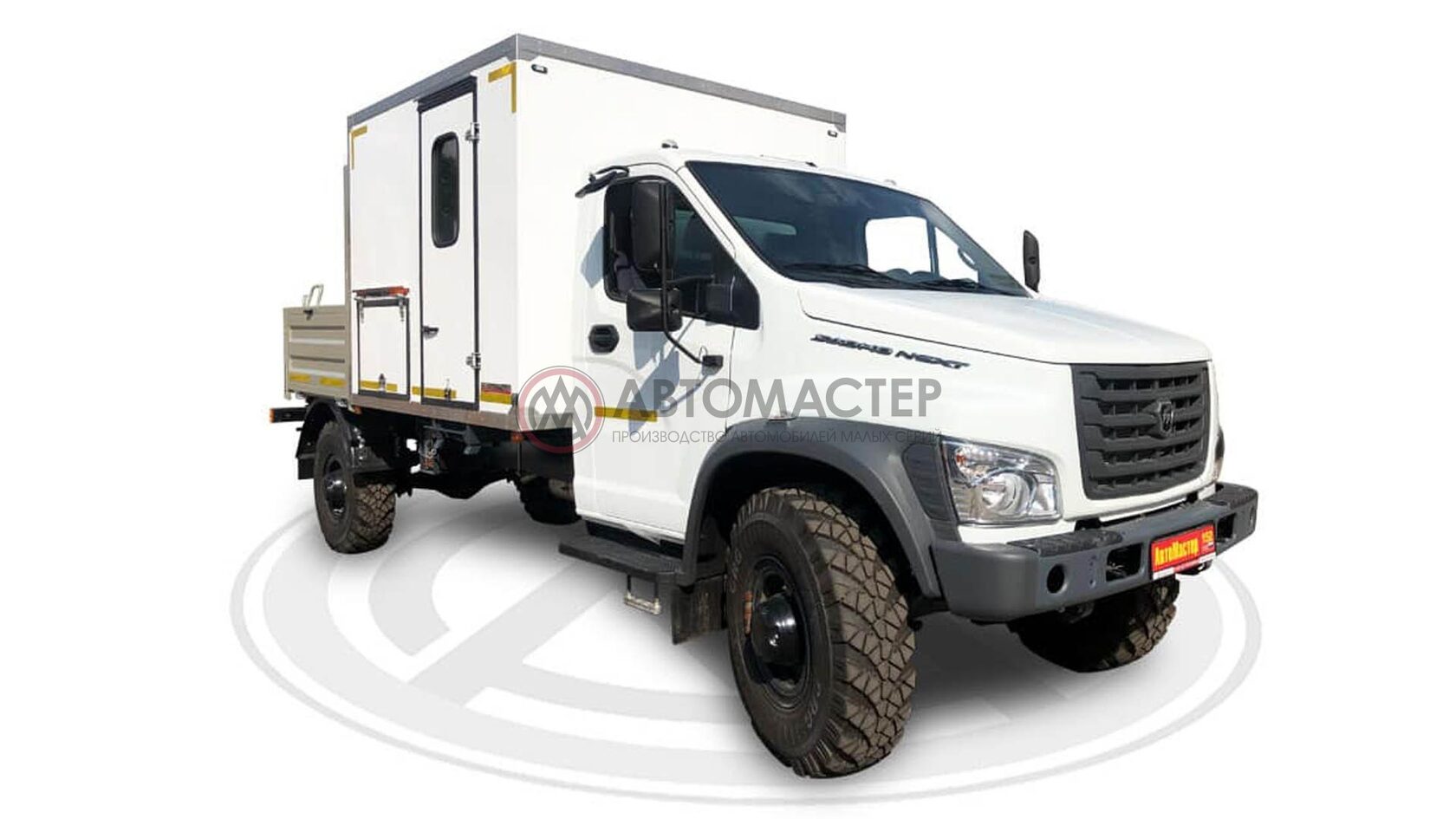

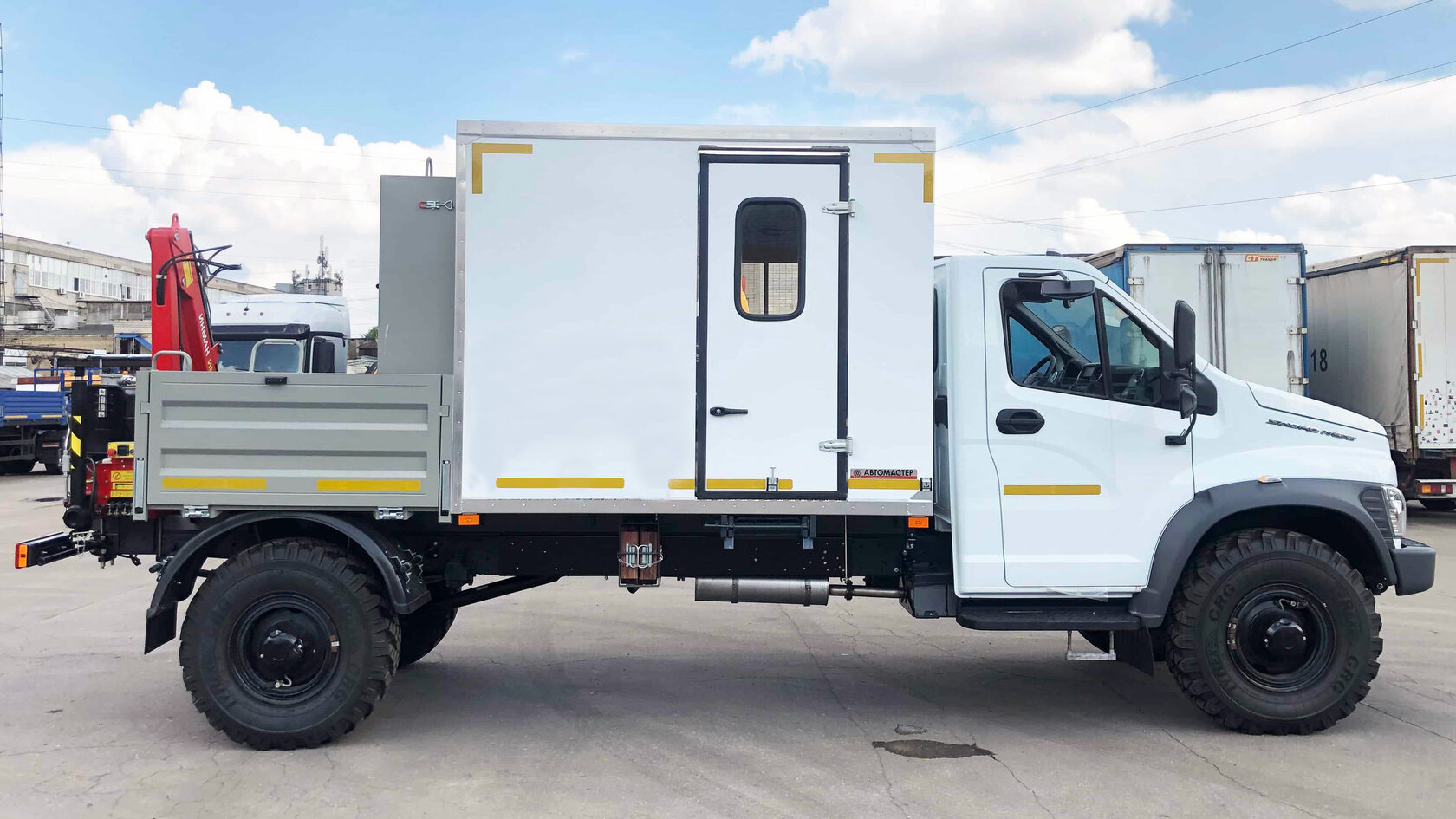

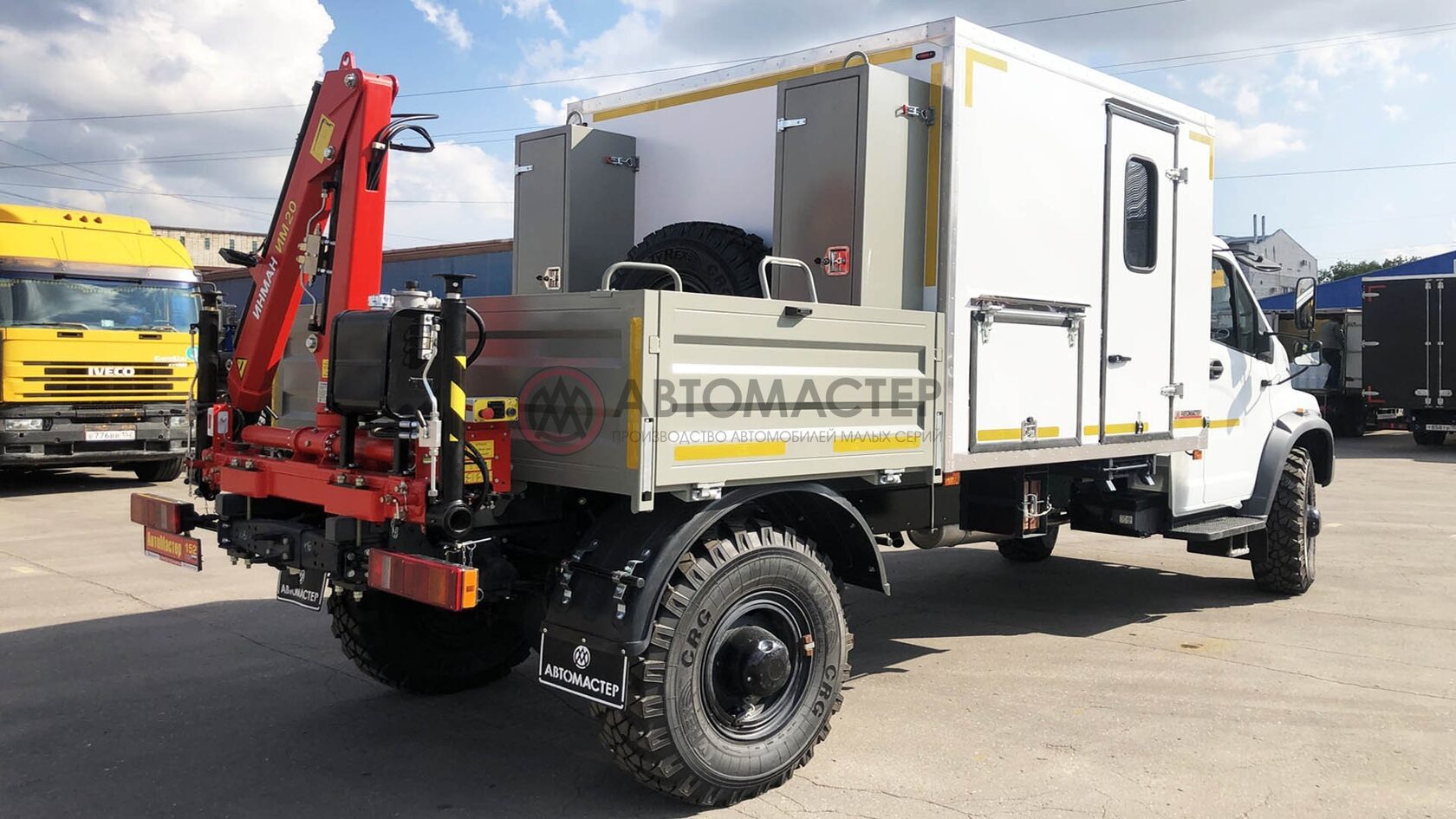

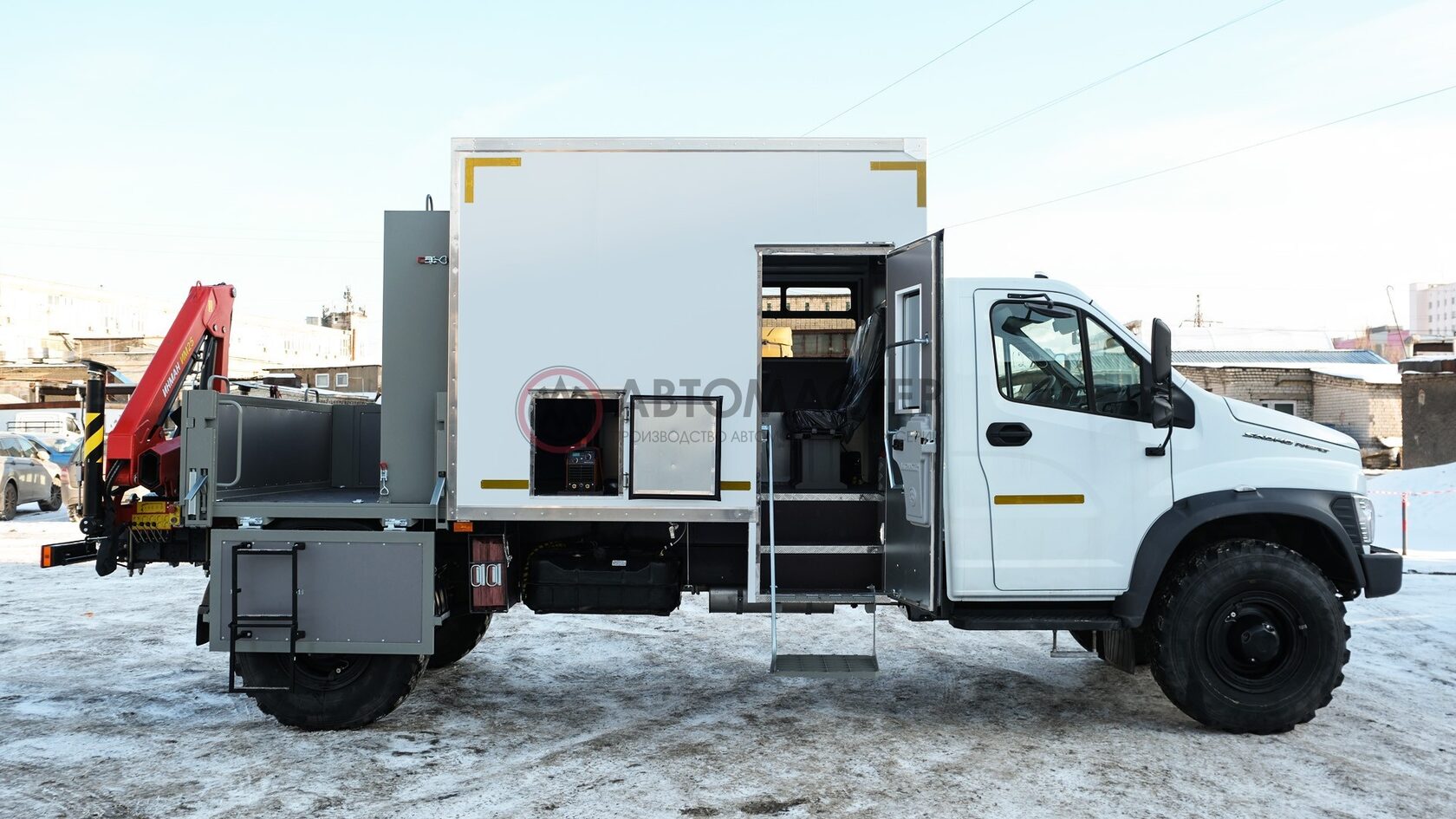

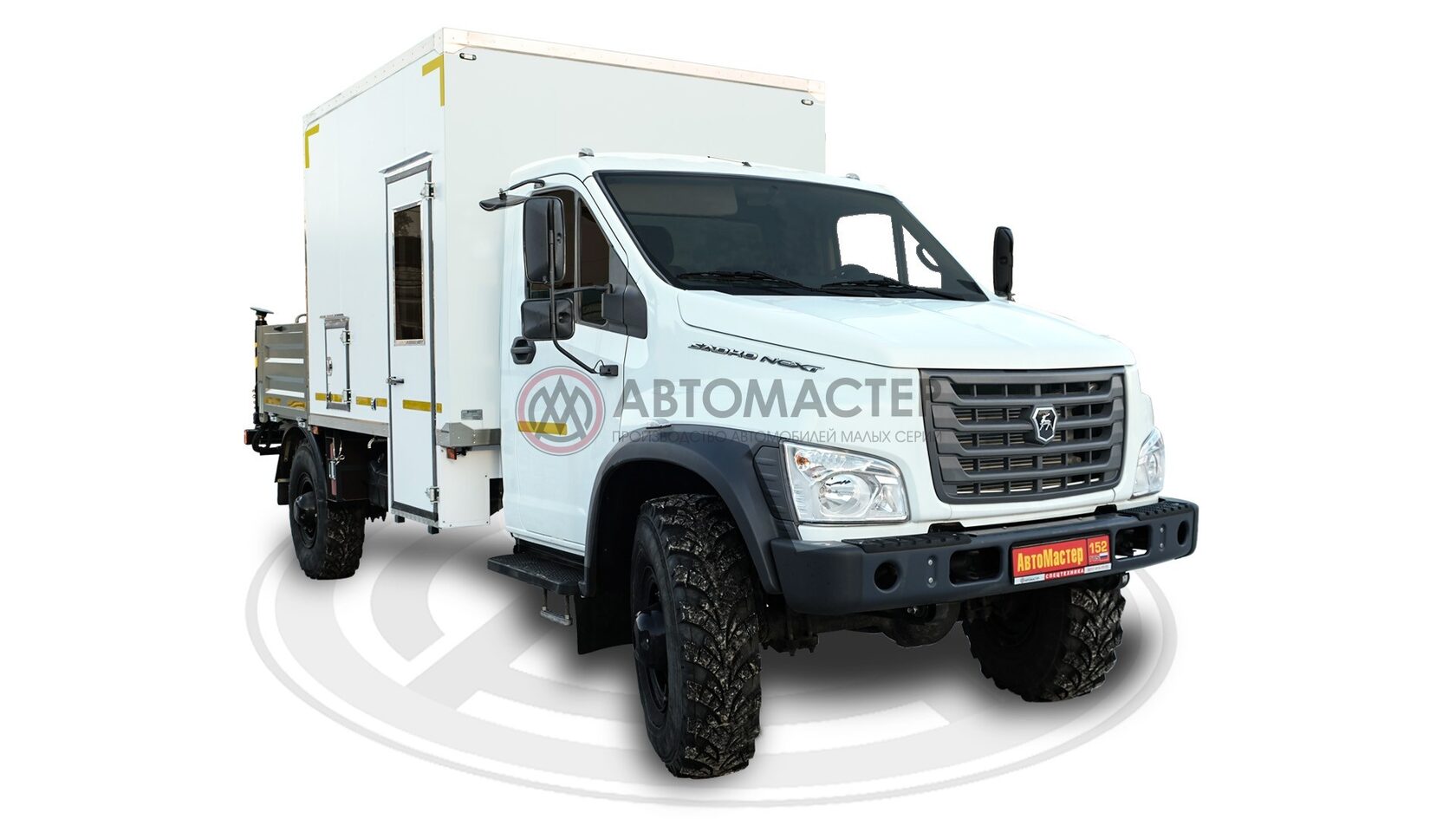

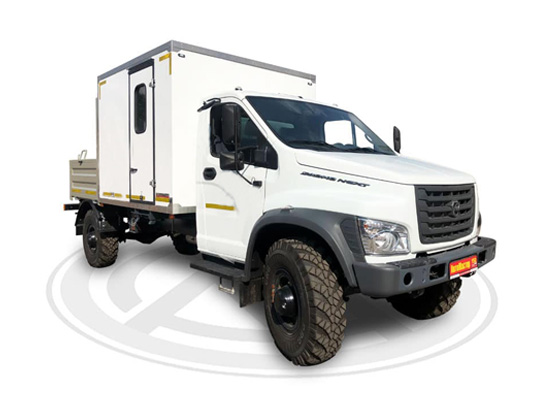

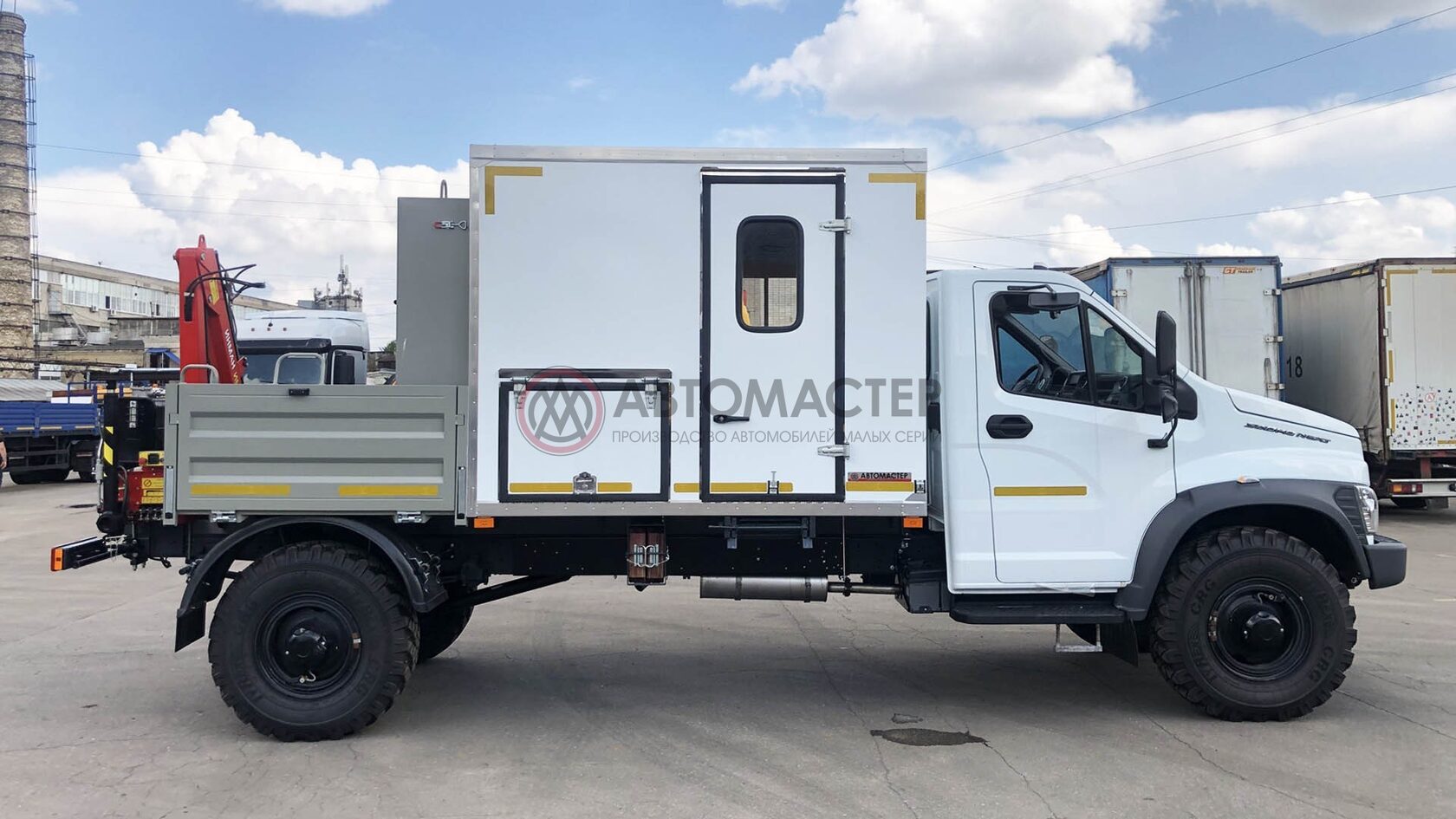

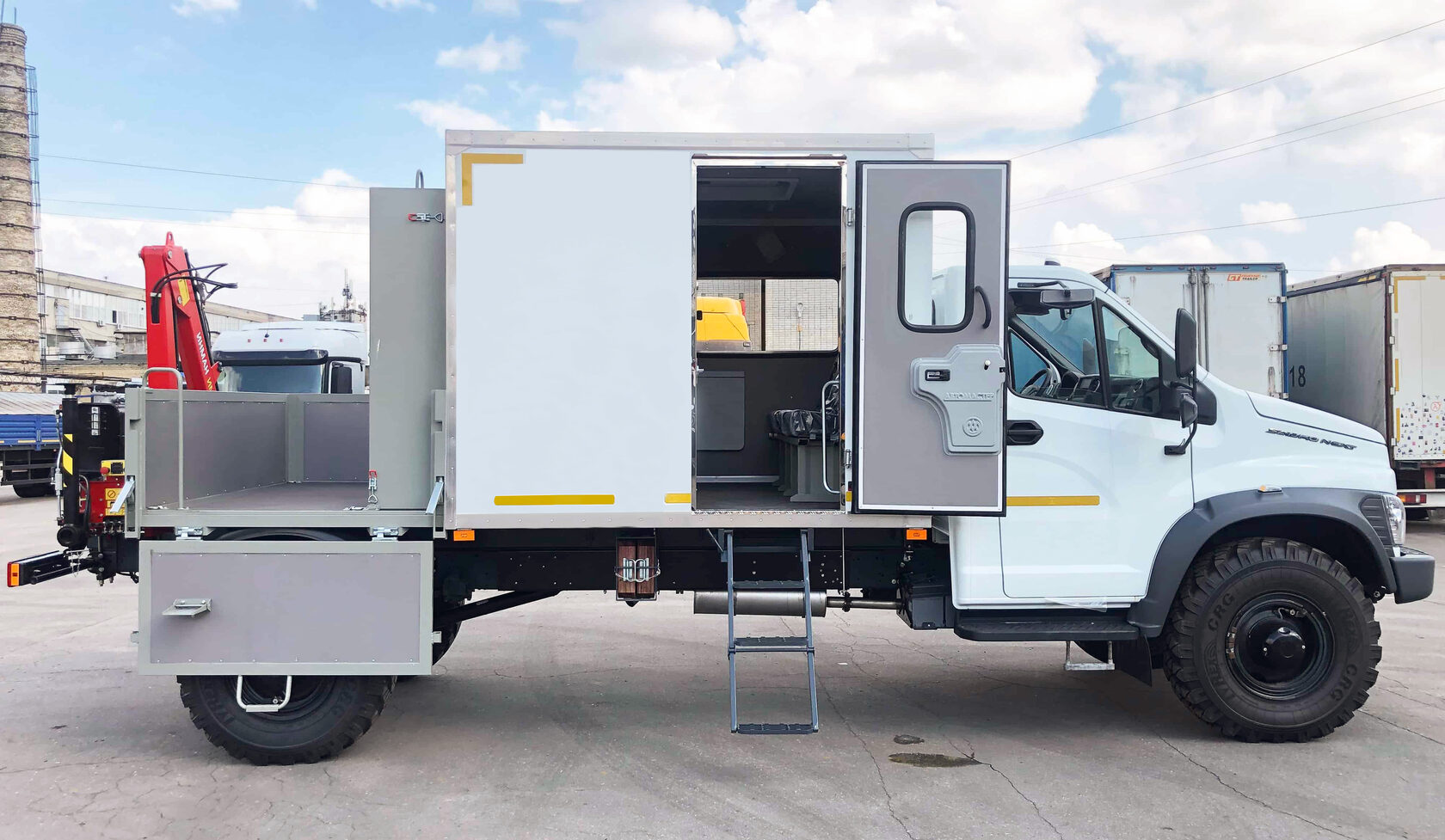

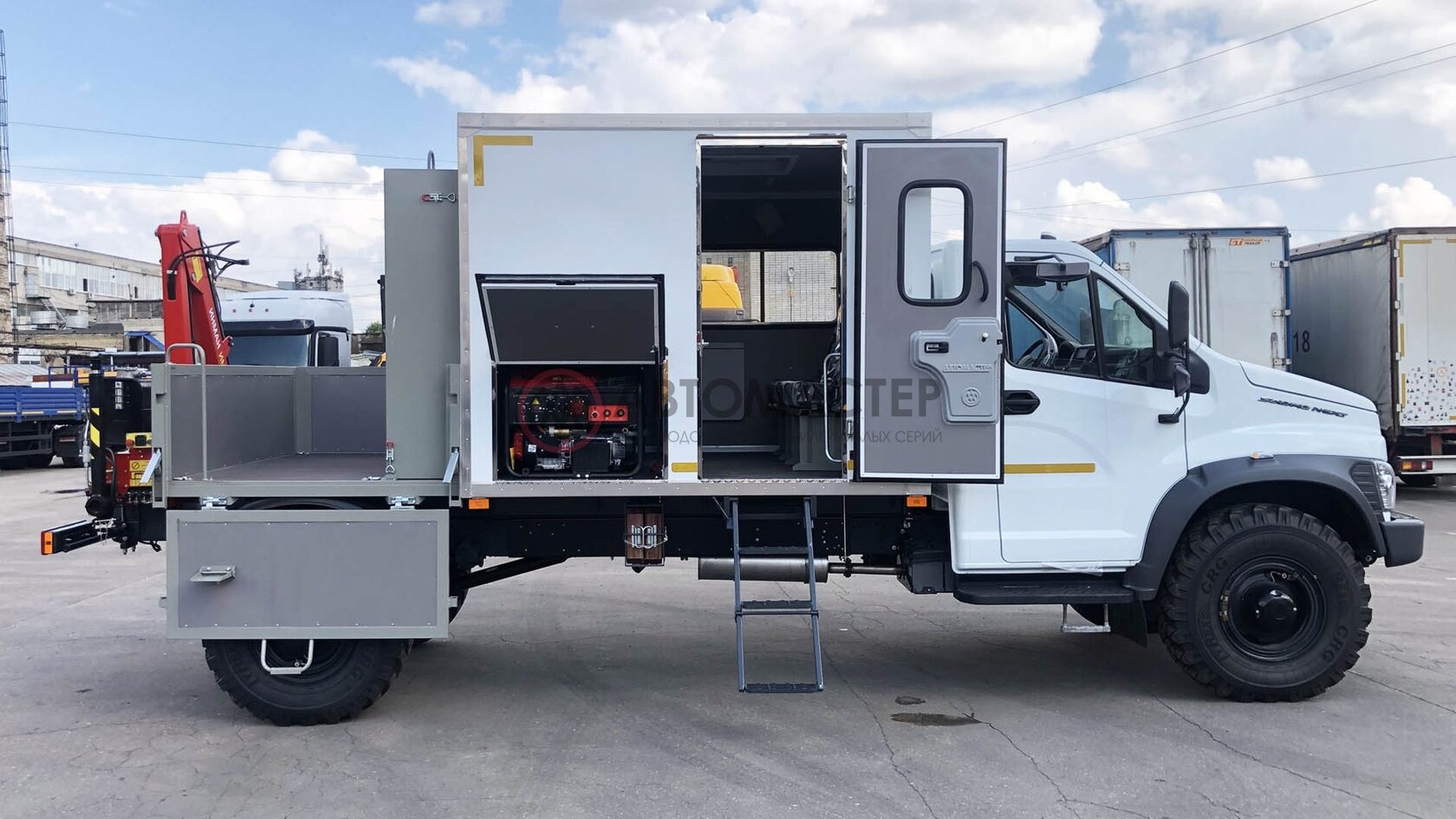

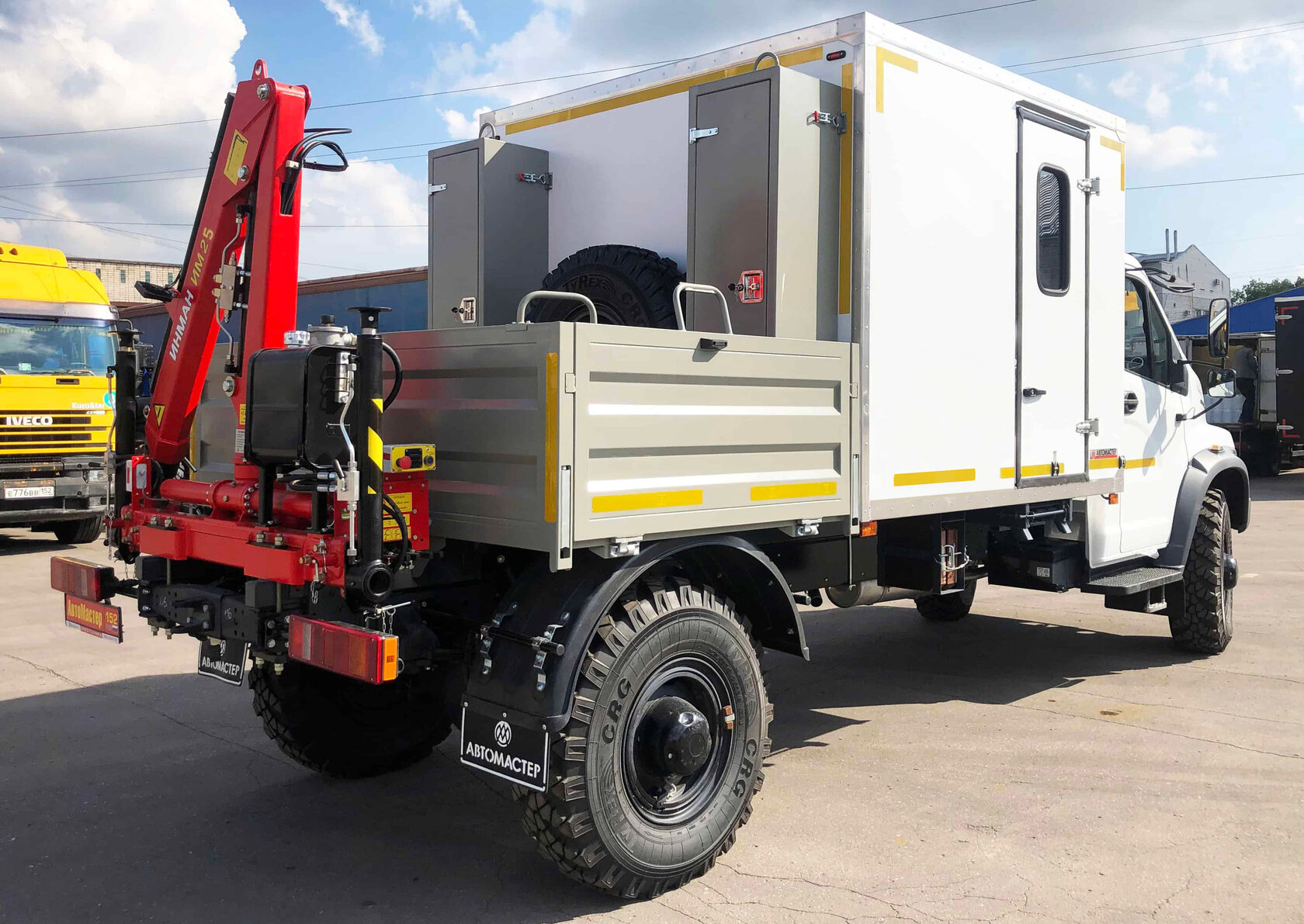

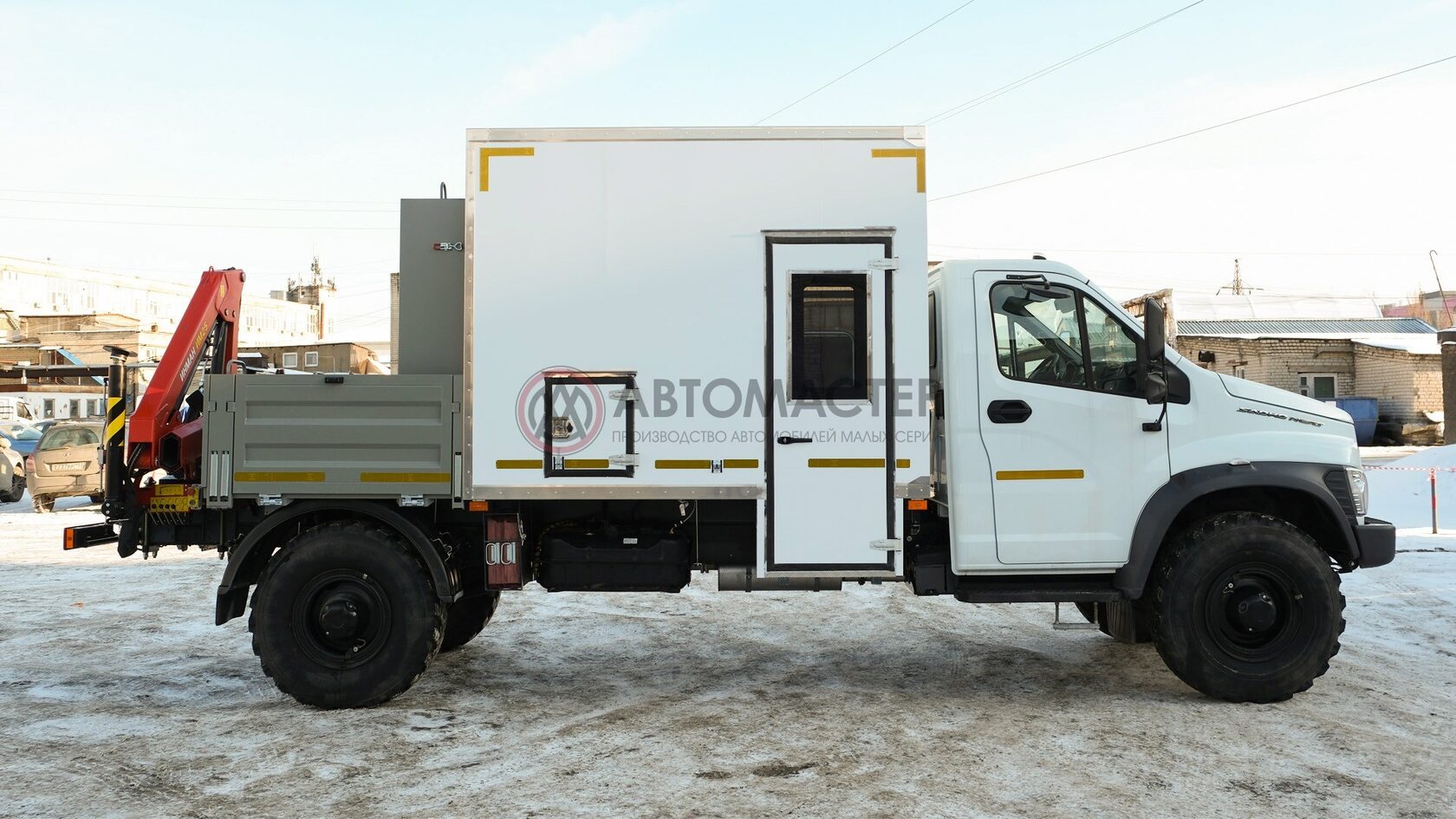

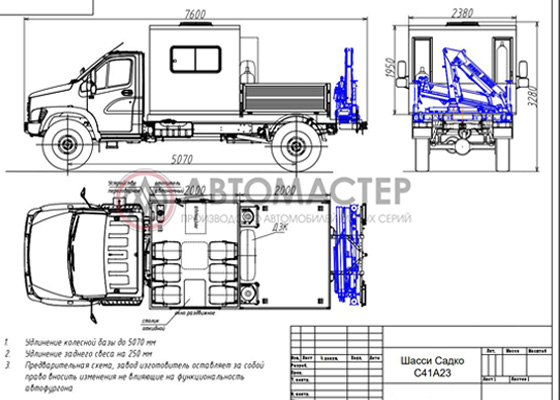

Автомобиль ГАЗ-С41А23 САДКО NEXT

1. Переговорное устройство "кабина-фургон"
2. Колесная база удлиненная  5070 мм
3. Усиление рамы в средней части
4. ДЗК в бортовой платформе
5. Бортовая платформа за фургоном: боковые борта откидные, внутренняя обшивка бортов – транспортная фанера, сливные отверстия в борту, кольца крепления груза, стремя + откидная ступенька + поручень в борт.

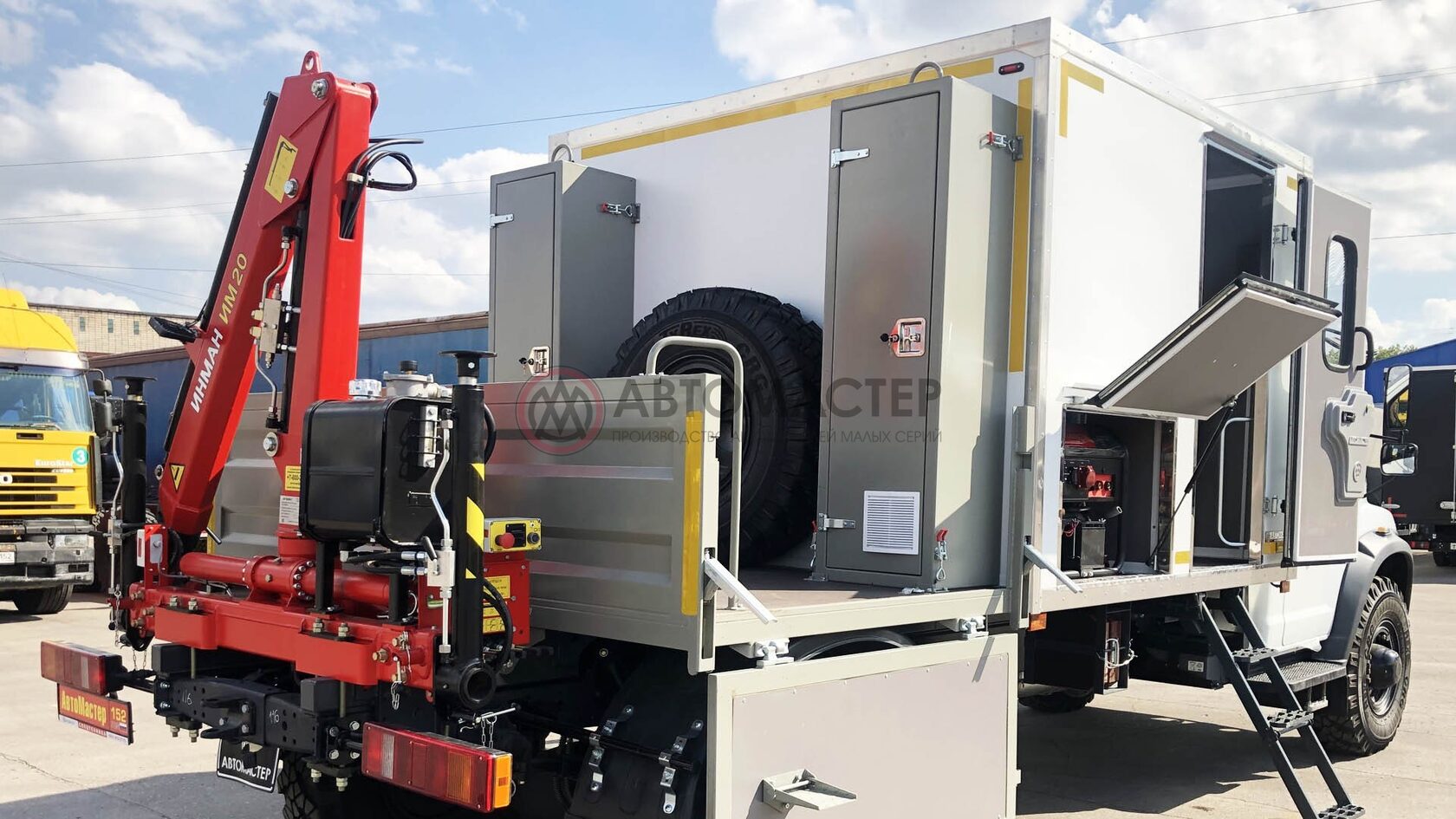

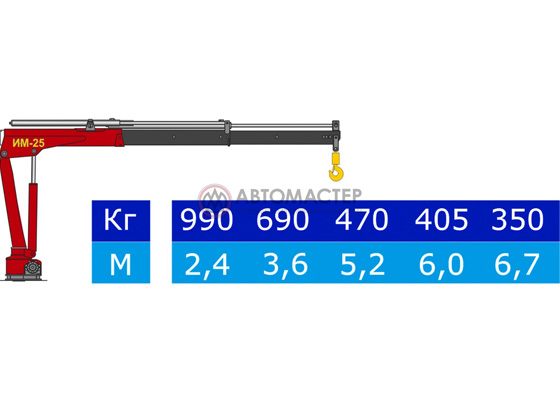

6. КМУ ИМ-25 расположение - на заднем свесе


ФУРГОН-МАСТЕРСКАЯ

1. Форма фургона: прямоугольная
2. Внешняя обшивка: плакированный металл 0,7 мм
3. Залицовка наружная: алюминий
4. Утепление: пенополистирол 40мм
5. Настил пола: транспортная фанера
6. Внутренняя обшивка: ламинированная фанера
7. Внутренняя залицовка: плакировка
8. Окна: стандарт сдвижное
9. Двери: боковая одинарная с окном.
10. Лестницы: выдвижная под дверью
11. Стремя + откидная ступенька + поручень в борт
12. Дежурное освещение: 2 плафона 24В, проводка скрытая
13. Рабочее освещение: 2 плафона 220В проводка в кабель-каналах
14. Передние, задние габаритные огни фургона
15. Боковые габаритные огни
16. Шкаф металлический под баллон с пропаном - 1шт. в борту слева
17. Шкаф металлический под баллон с кислородом - 1шт. в борту слева
18. Люки: Аварийно-вентиляционный в крыше


СИСТЕМА ОТОПЛЕНИЯ
1. Автономный отопитель


ЭЛЕКТРООБОРУДОВАНИЕ
1. Щит с УЗО и автоматами
2. Электропроводка 220В, 380В внешняя (в кабель каналах)
3. Внешний ввод - 380В/220В
4. Освещение 220В
5. Розетки 220В - 4шт, 380В
6. Штырь заземления

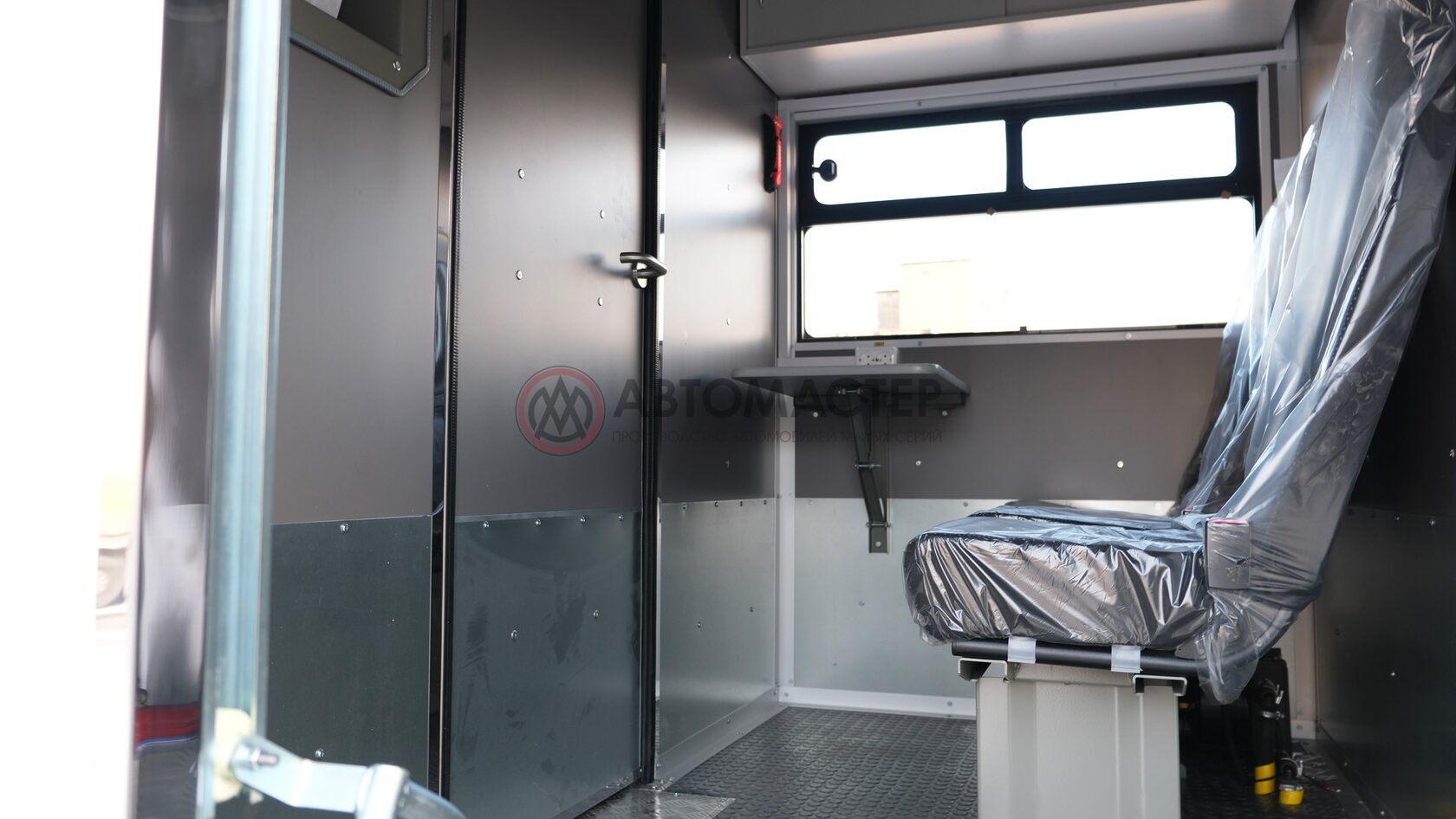

МЕБЕЛЬ

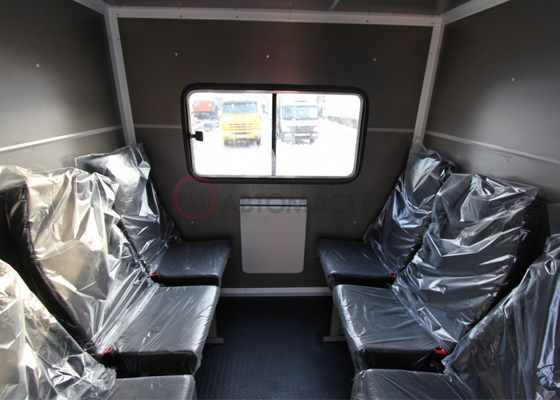

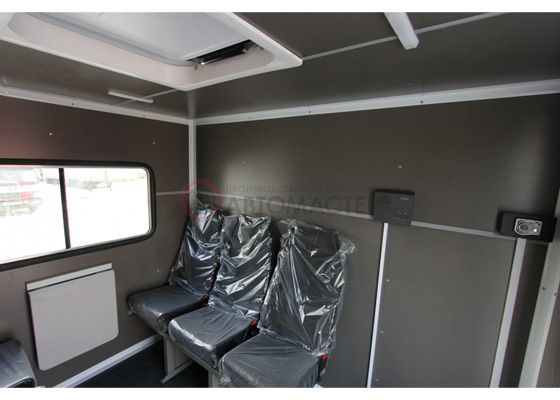

1.Сиденья пассажирские с ремнями безопасности – 6 шт.
2.Столик откидной

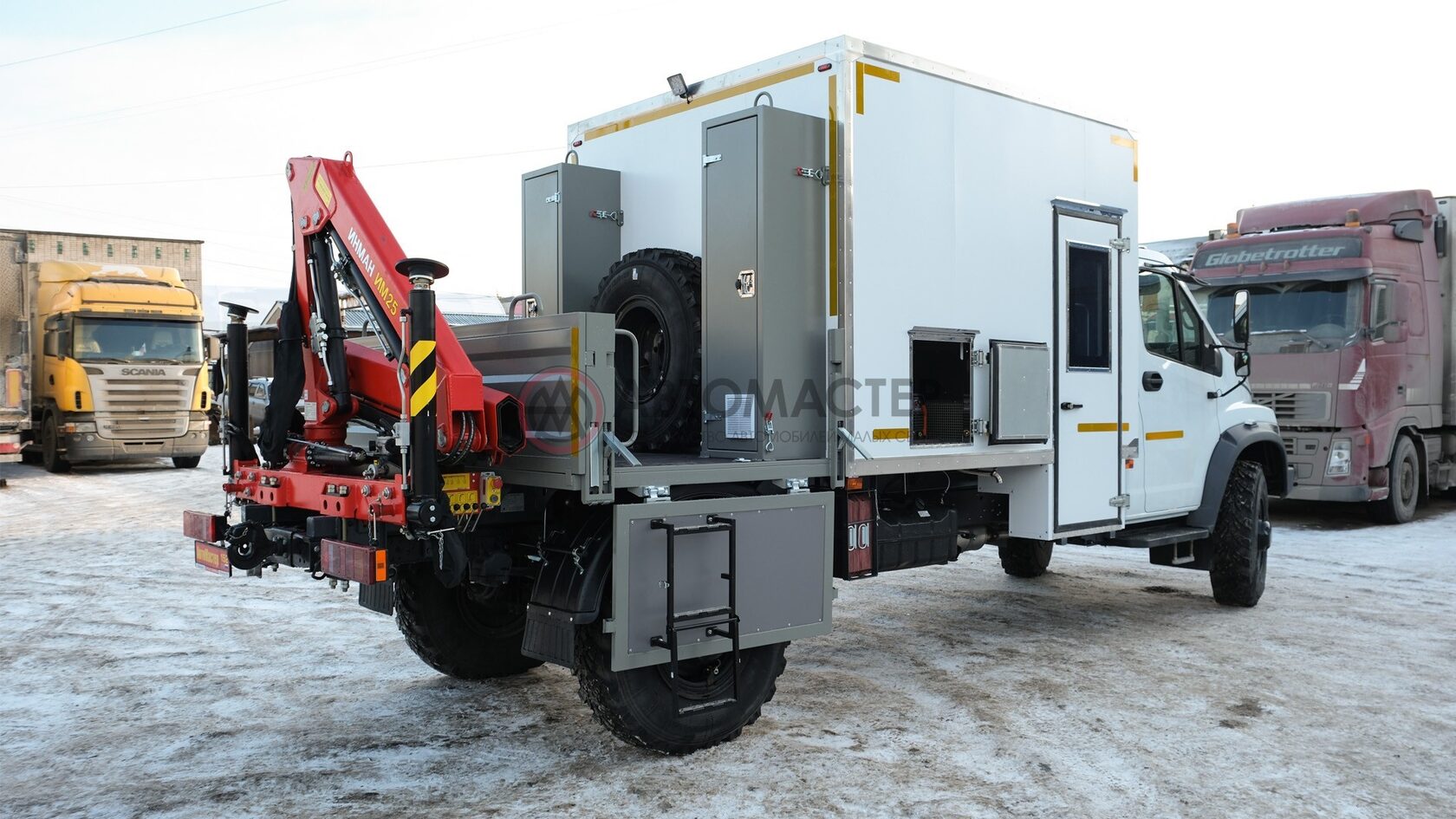

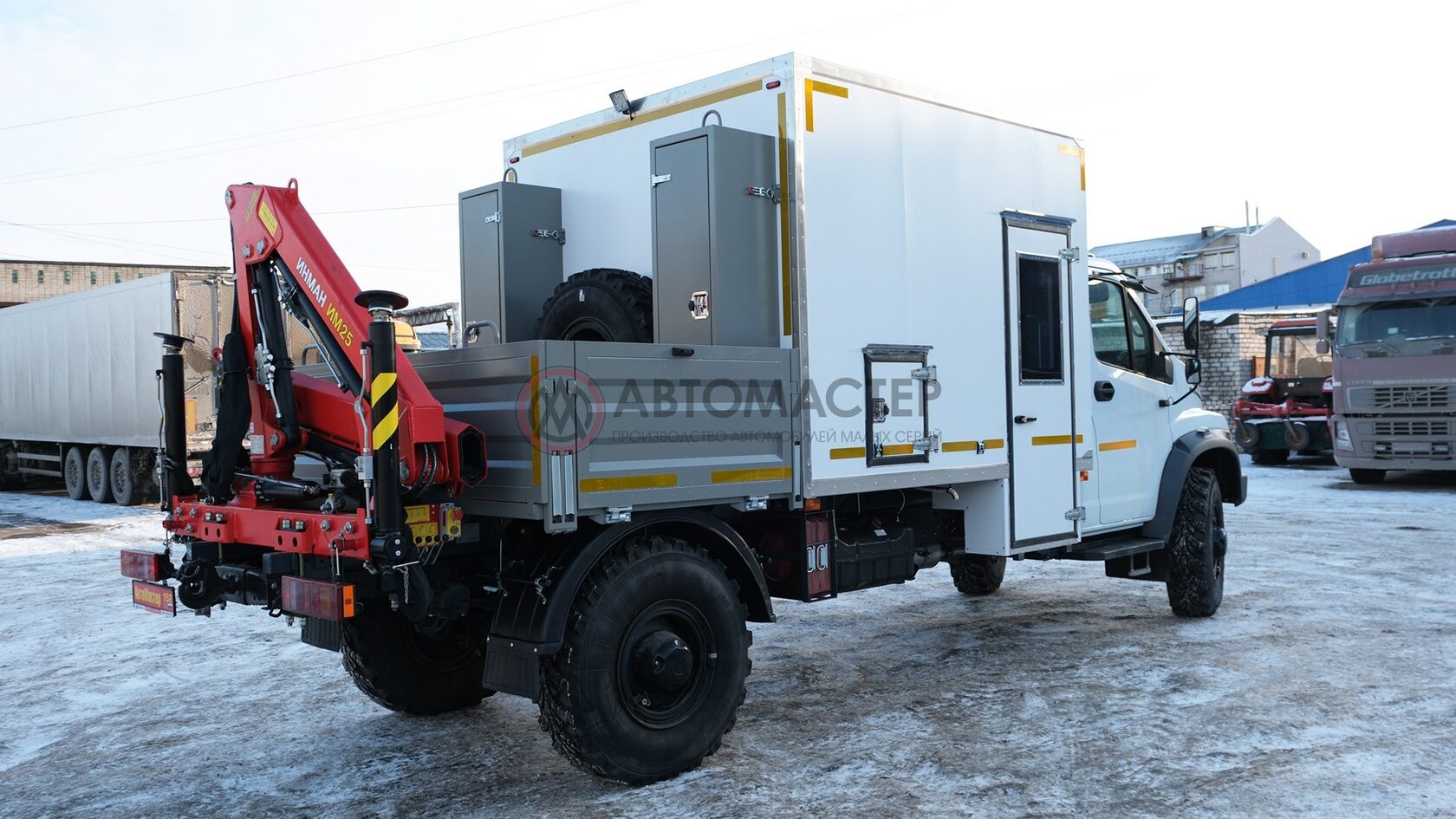

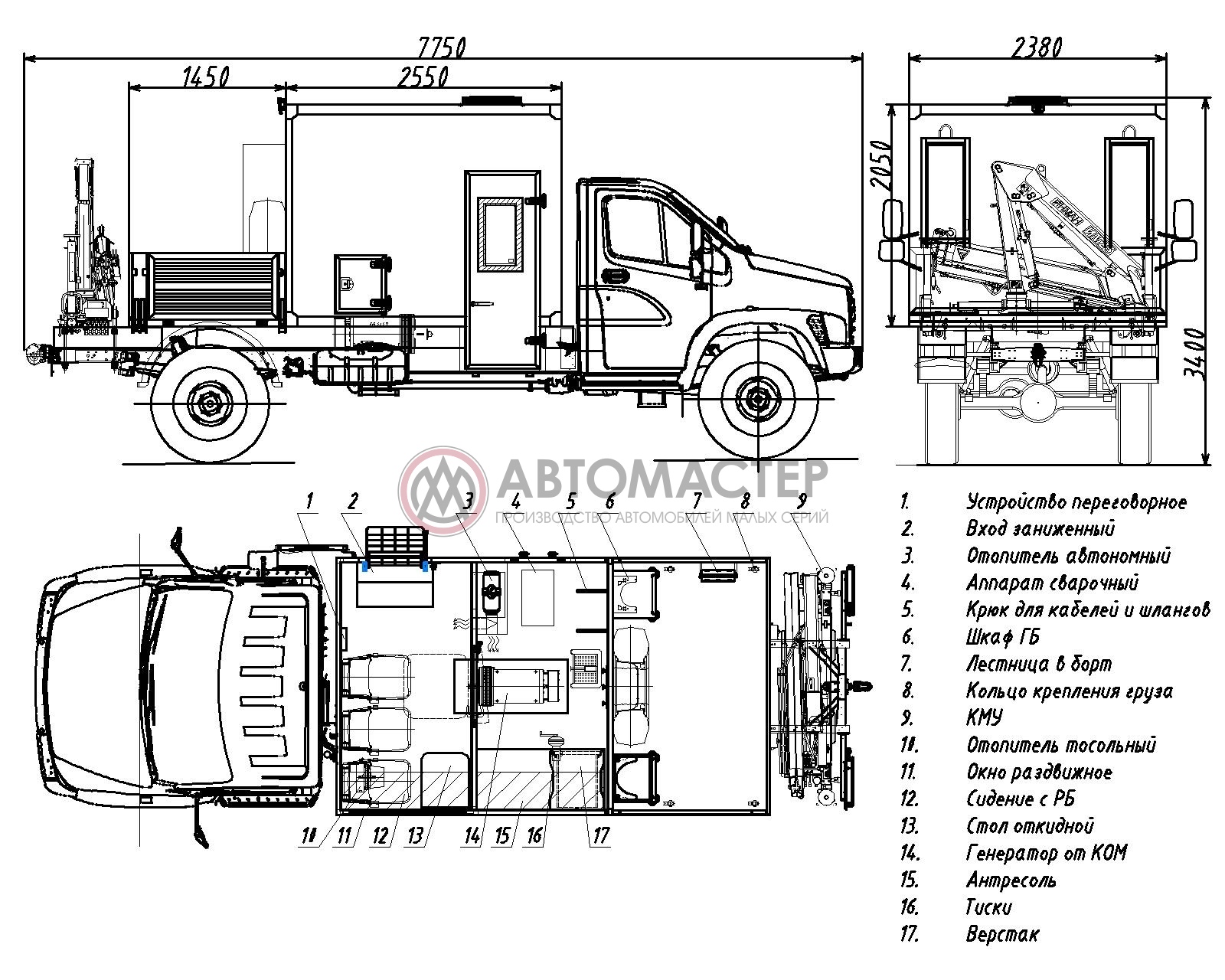

Автомобиль ГАЗ-С41А23 САДКО NEXT

1. Переговорное устройство "кабина-фургон"
2. Колесная база удлиненная 5070 мм
3. Усиление рамы в средней части
4. Держатель запасного колеса в бортовой платформе
5. Автономный отопитель
6. Дополнительный топливный бак 105 л
7. Тягово-сцепное устройство
8. Съемный искрогаситель системы выпуска отработавших газов
9. Система GPS/ГЛОНАСС
10. Переговорное устройство кабина-фургон
11. КМУ ИМ-25 расположение - на заднем свесе


ФУРГОН-МАСТЕРСКАЯ

1. Форма фургона: прямоугольная
2. Внешняя обшивка: плакированный металл 0,5 мм
3. Залицовка наружная: алюминий
4. Утепление: пенополистирол 40 мм
5. Настил пола: транспортная фанера
6. Нижняя часть пола обшита стальным оцинкованным листом
7. Внутренняя обшивка: ламинированная фанера
8. Внутренняя залицовка: плакировка
9. Перегородка с распашной дверью
10. Окна: стандарт сдвижное
11. Заниженный вход с подсветкой, откидной лестницей и металлическим поручнем
12. Стремя + откидная ступенька + поручень в борт

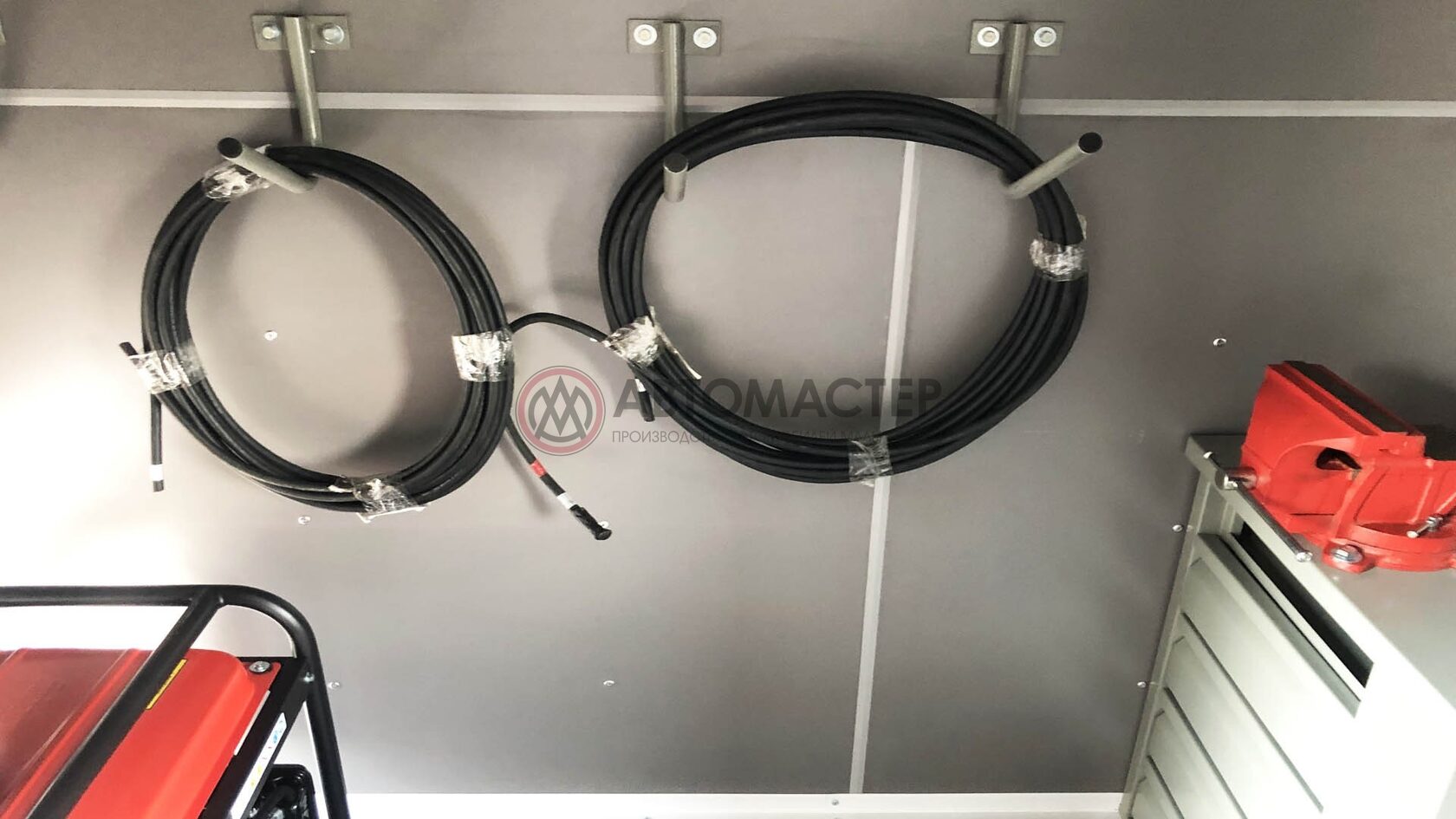

13. Крюки под электрокабель
14. Дежурное освещение: 2 плафона 24В, проводка скрытая
15. Рабочее освещение: 2 плафона 220В проводка в кабель-каналах
16. Передние, задние габаритные огни фургона
17. Боковые габаритные огни
18. Шкаф металлический под баллон с пропаном
19. Шкаф металлический под баллон с кислородом

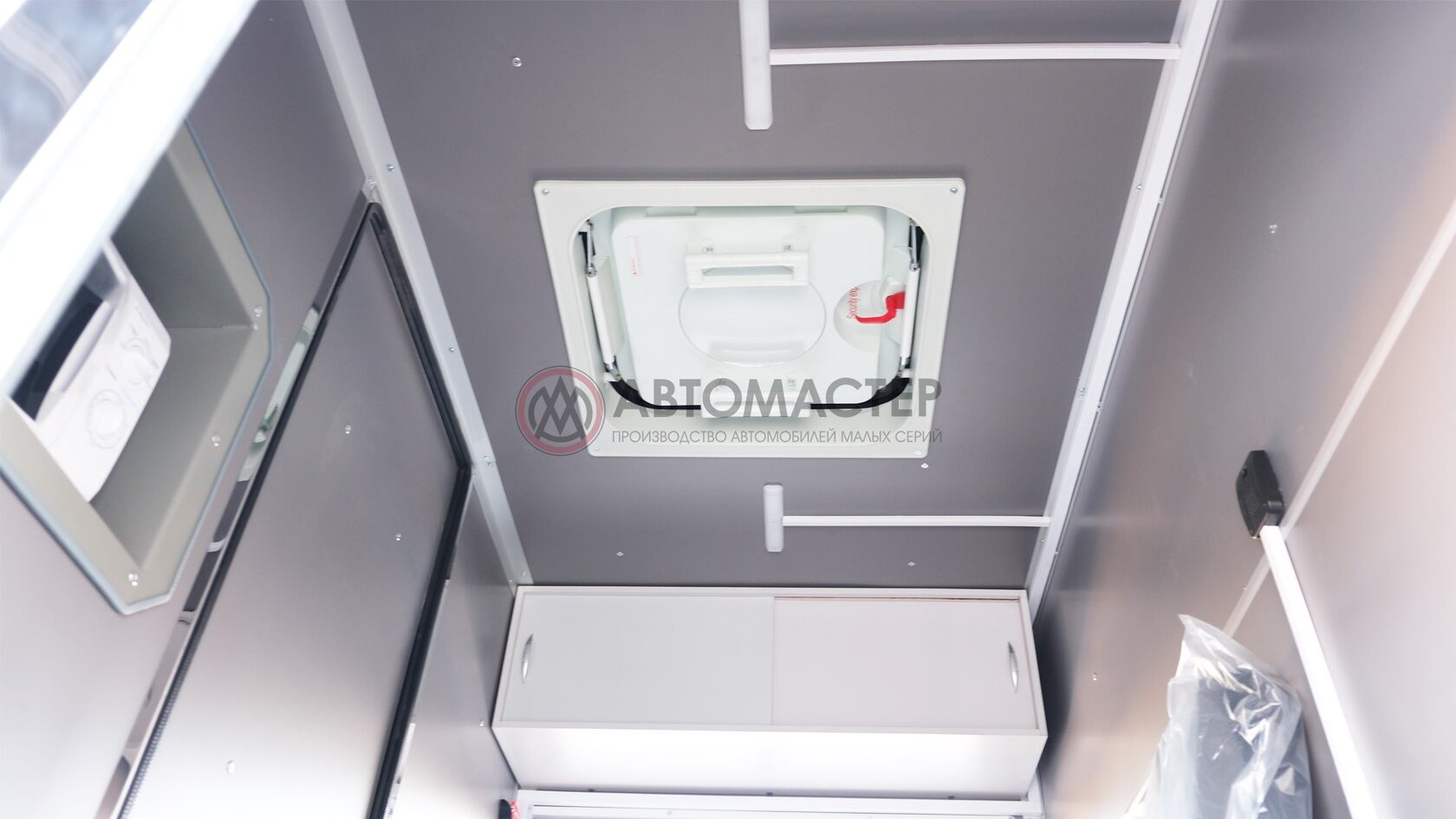

20. Люк: аварийно-вентиляционный в крыше
21. Люк: боковой технологический под сварочного генератора

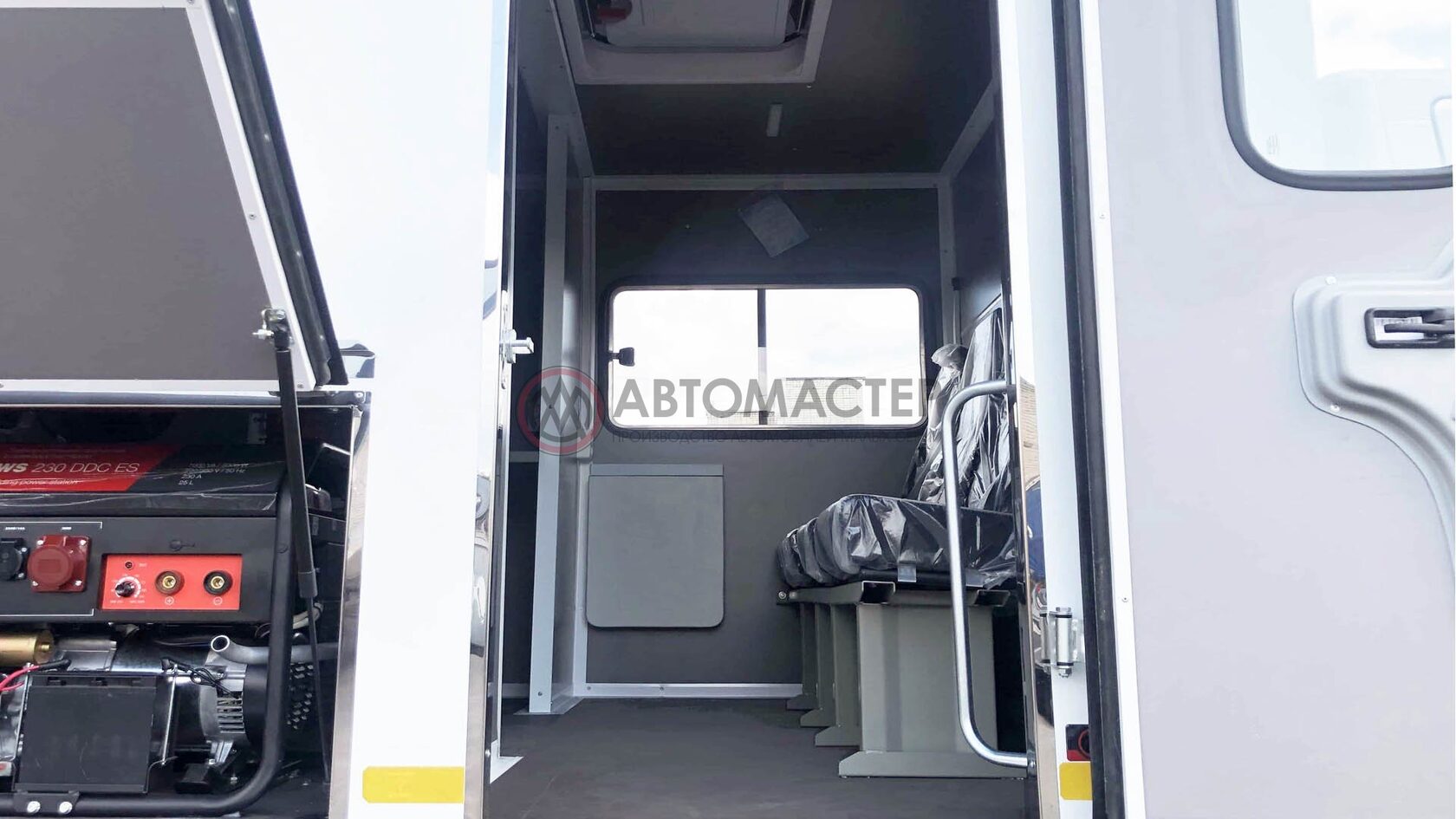

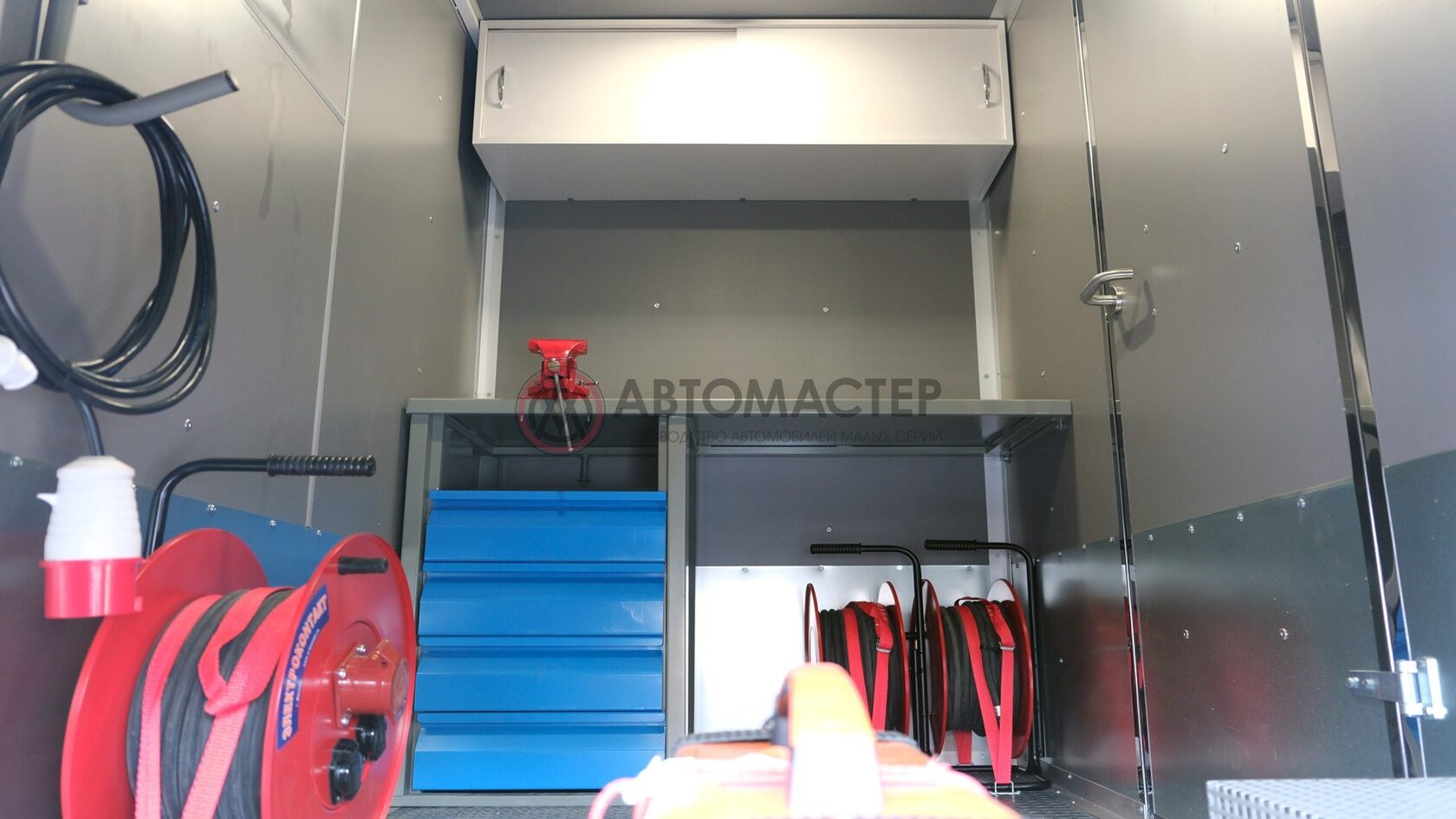

МЕБЕЛЬ

1. Сиденья пассажирские с ремнями безопасности – 3 шт.
2. Полка надоконная оборудована для хранения документации
3. Ящик для СИЗ и документации (антресоль над верстаком)
4. Столик откидной

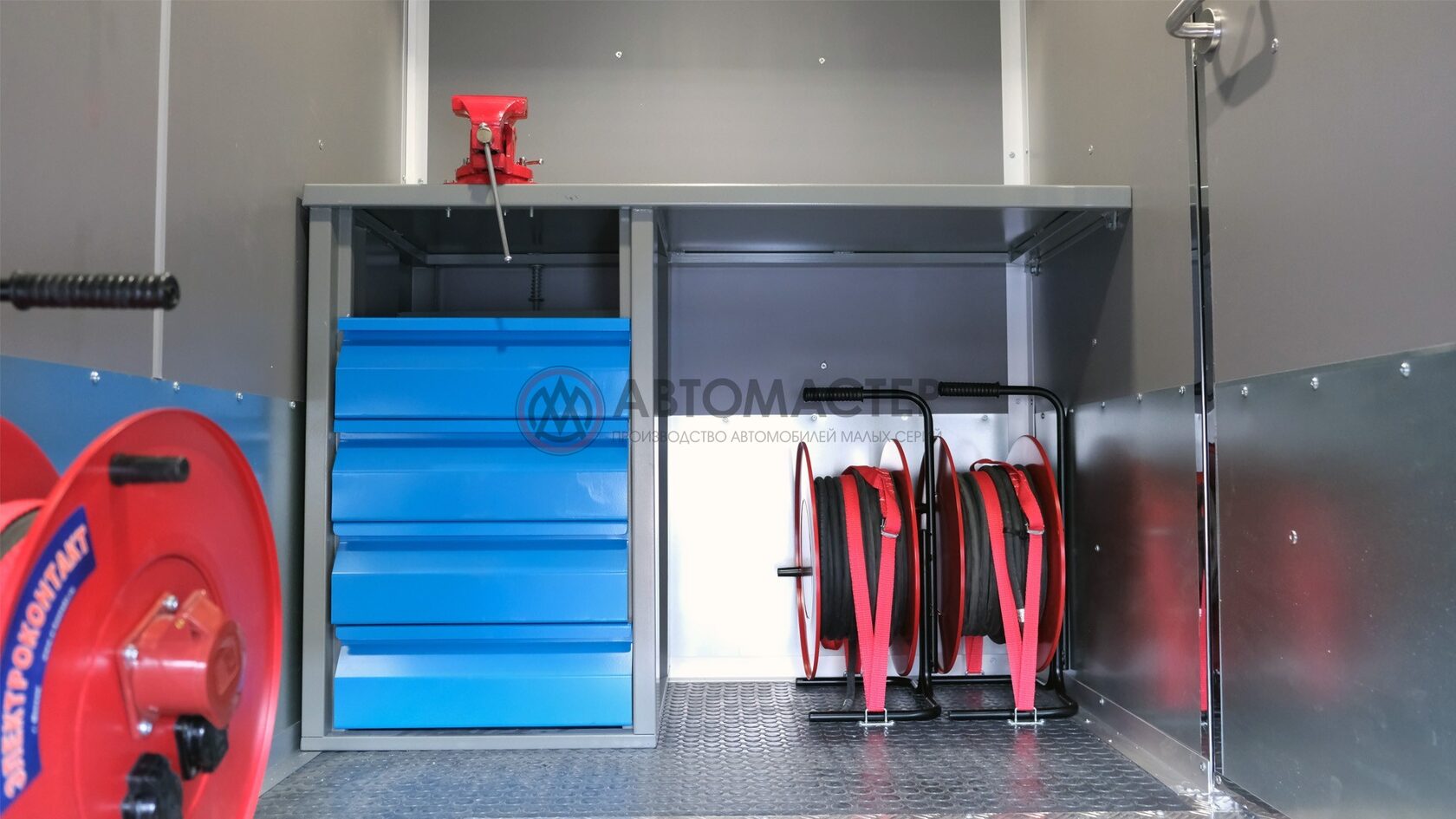

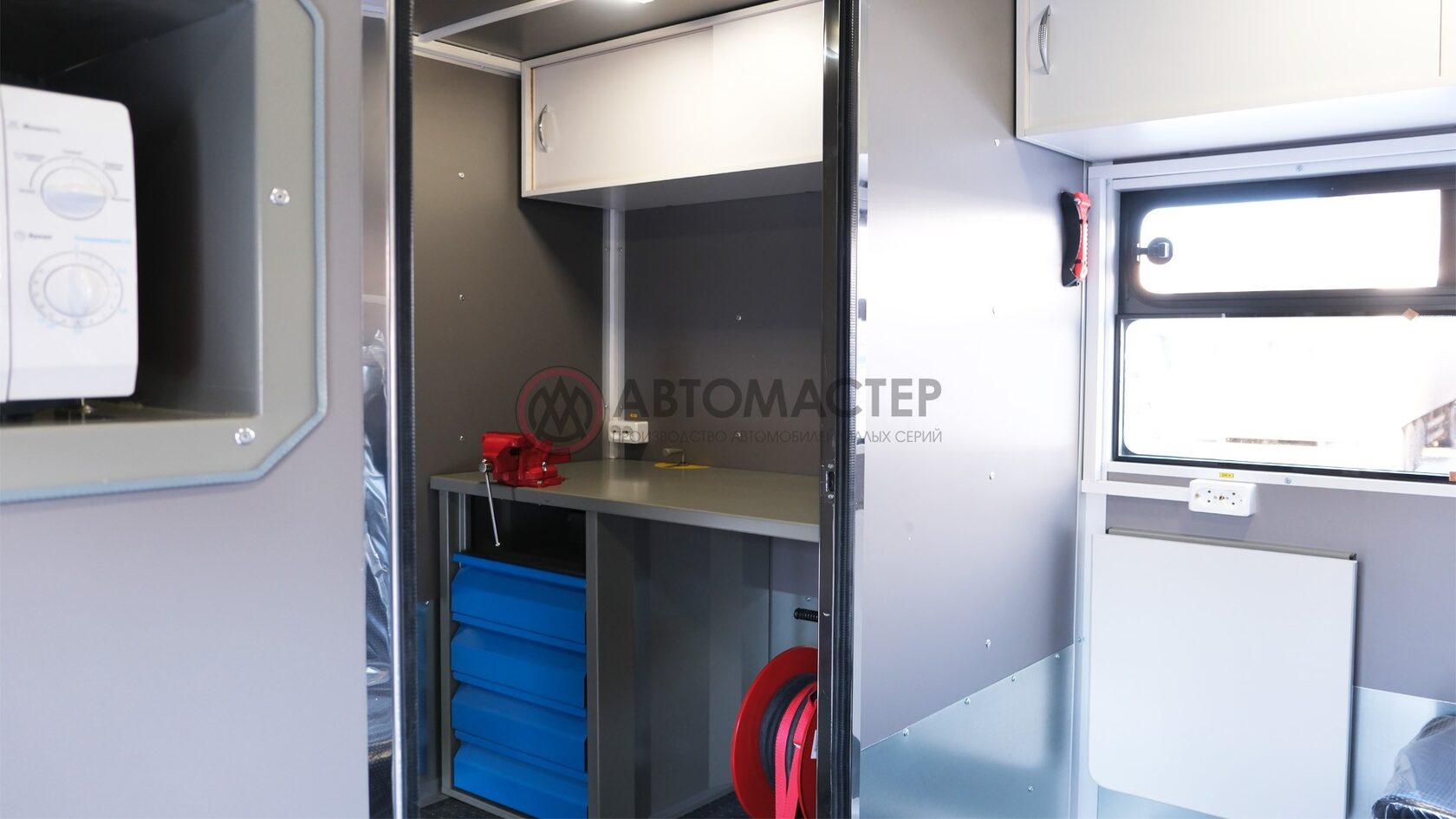

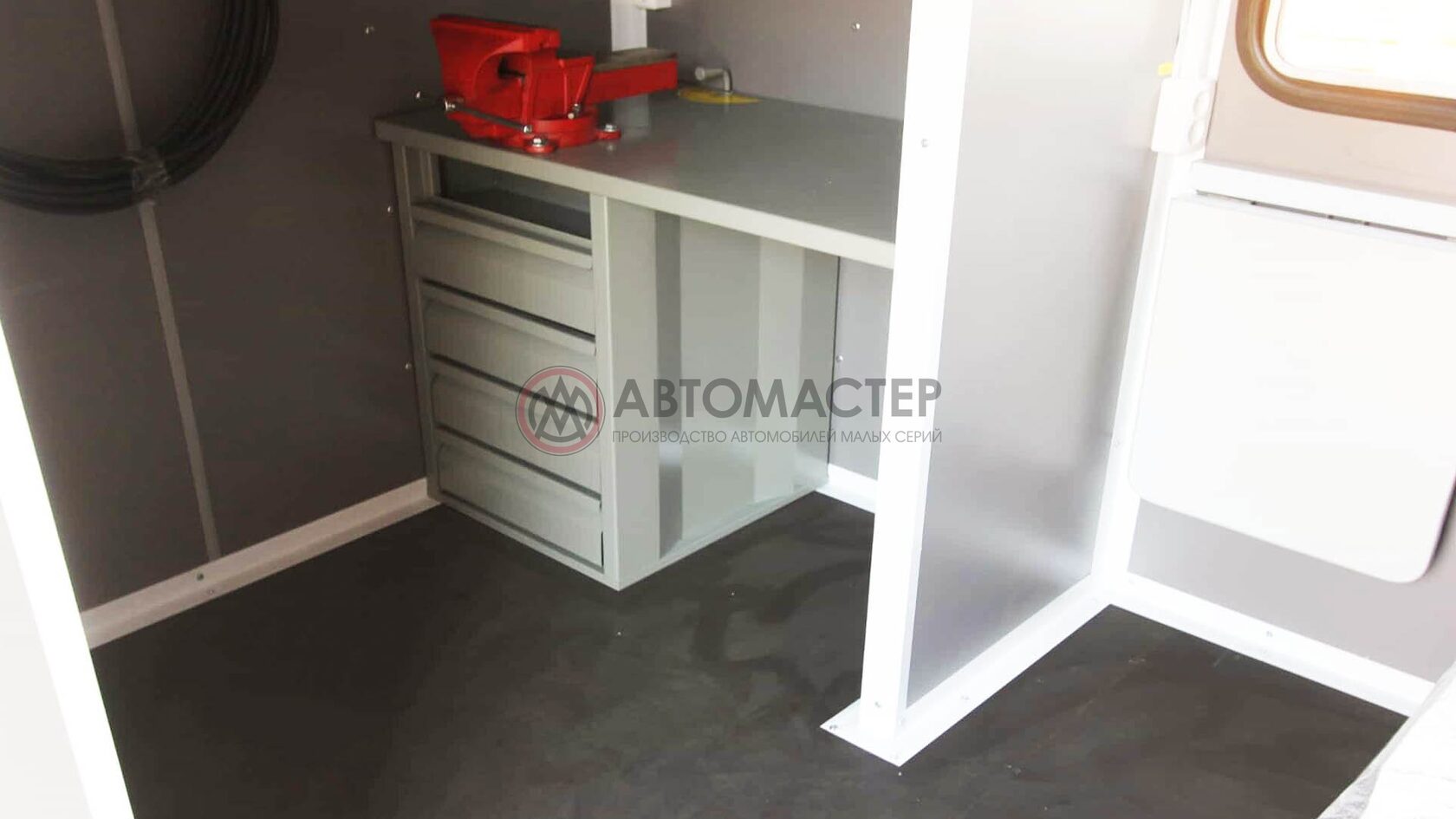

5. Верстак с 4-мя выдвижными ящиками
6. Вешалка для спецодежды в рабочем отсеке



БОРТОВАЯ ПЛАТФОРМА

1. Длина платформы 1400 мм
2. Лестница для подъема на грузовую платформу с плоскими ступенями
3. Поручень для подъема
4. Кольца крепления груза


СИСТЕМА ОТОПЛЕНИЯ

1. Автономный отопитель
2. Тосольный отопитель от системы ДВС


ЭЛЕКТРООБОРУДОВАНИЕ

1. Силовой шкаф управления с УЗО и автоматами
2. Электропроводка 220В, 380В внешняя (в кабель каналах)
3. Светодиодный прожектор для освещения грузовой платформы
4. Силовой генератор
5. Внешний ввод - 380В/220В
6. Освещение 220В
7. Розетки 220В,380В
8. Штырь заземления


ЭЛЕКТРОСВАРОЧНОЕ ОБОРУДОВАНИЕ

1. Сварочный инвертор
2. Кабель сварочный
3. Электрододержатель
4. Пульт ДУ с кабелем


ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

1. Упоры противооткатные
2. Аптечка
3. Знак аварийной остановки
4. Огнетушитель ОП-2
5. Домкрат
6. Микроволновая печь встроенная
7. Тиски
